采用单个智能电路的智能电池充电器
发布时间：2010-12-16 23:59
发布者：conniede
|

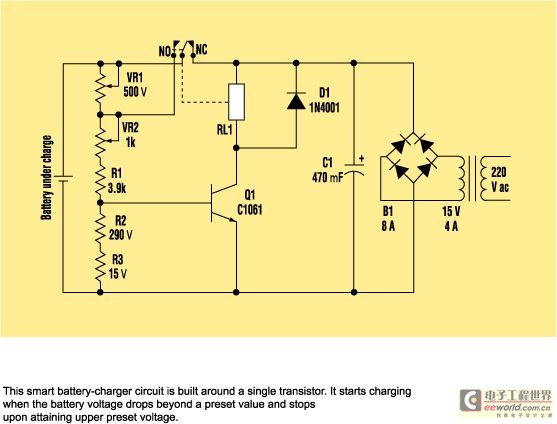

图中所示电池自动充电器利用单个三极管作为最简单的窗口比较器。当电池电压低于预设值时，开始对电池充电，当电池电压超过预设值时，自动断电。 因该电路带有精确可变电源压，可精确地设定电池电压的上、下限。采用15V直流电压源对该电路供电，但电压源与继电器的NC引脚隔开，以便阻止电压通过电池引脚。 首先，可变电源被固定在13.3V dc(电池充电完毕后之其电压即为13.3V)，并接至电路中被充电电池的两端。VR1的滑动块按与电池正极相连之引脚方向被推至最末端。 VR2滑动块按与VR1相连之引脚方向被推至最末端。产生偏压VR1，三级管导通。然后VR1的滑动块按与VR2引脚相连之方向被推至另一个末端。 现将测试所用电压源设为11.8V dc(该电压值为电池的下限电压)。调节VR2，使三极管再次截止。当测试电压(即电池电压)再次上升至13.3V dc时，调节VR1使三极管导通。设定好上、下限电压之后，将NC脚接至电路中(15V dc充电电压)。此时的电池充电器已可以正常工作。  |
