Vishay推出新款厚膜片式电阻,可在减少系统元件数量的同时提高测量精度并节省空间

发布时间:2017-6-26 11:21    发布者:eechina
关键词: 片式电阻 , 厚膜电阻
0306尺寸的4端子器件功率达0.33W,功率密度是较大的0603焊盘尺寸标准电阻的3.3倍

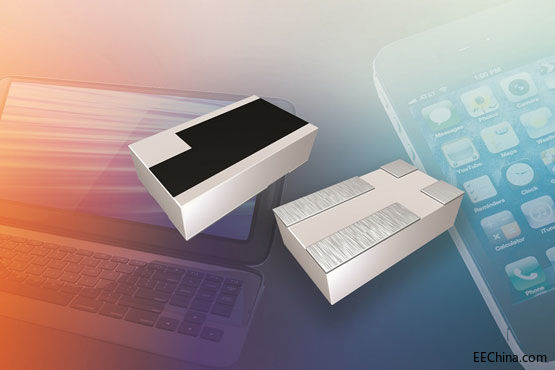

Vishay推出采用4端子 Kelvin连接,功率等级达0.33W,采用0306小外形尺寸的新系列厚膜表面贴装片式电阻---RCWK0306。Vishay Dale RCWK0306系列的功率密度是0603焊盘尺寸的标准电阻的3.3倍,可用于通信、计算机、工业和消费产品,设计用于节省空间和减少元器件数量。


由于高功率密度,这个新系列器件可以替换较大的高功率元器件或多个较低功率的电阻,这样就能减少所需的电路板空间和贴片成本,并且使最终产品更小、更轻。另外,RCWK0306系列电阻减小了与PCB的热膨胀系数(CTE)的不匹配程度,从而减小焊点应力,可靠性优于较大尺寸的厚膜电阻。

电阻采用4端子 Kelvin连接,具有0.01Ω~0.1Ω的极低阻值,能实现更精确的测量,公差低至1%。这些电阻符合RoHS,无卤素,在高质量陶瓷上有一层金属釉厚膜。电阻适合用作手机、计算机、空调和加热泵中DC/DC转换器、稳压模块和逆变器的检流电阻。

RCWK0306现可提供样品,并已实现量产,大宗订货的供货周期为六周到八周。
