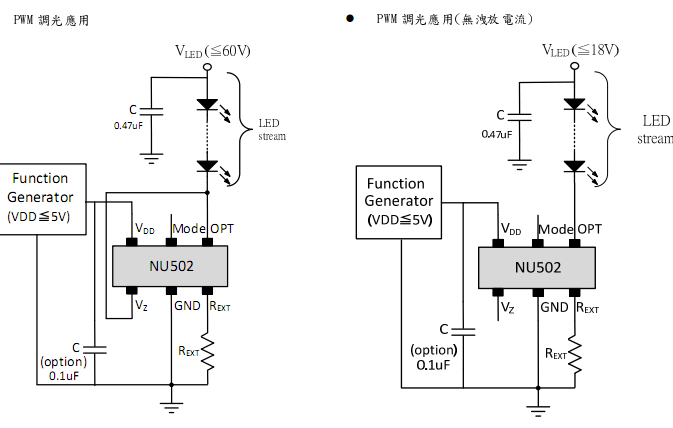

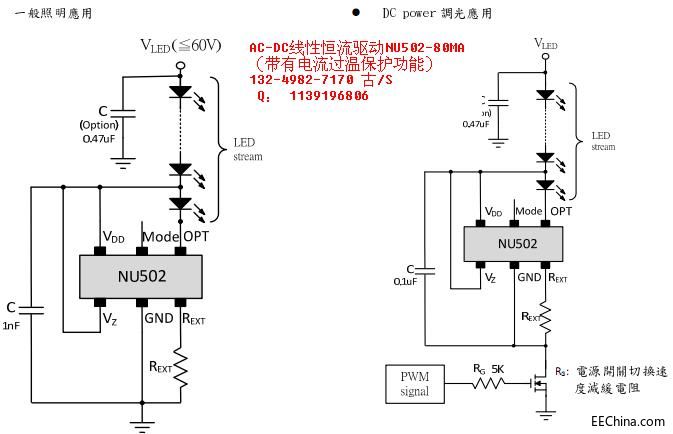

NU502晶片特性 最大電流80mA 單通道定電流驅動器 VDD電源電壓範圍1.6V ~ 18V，寬廣電源設計，不 需另外提供電源 輸出電流由外部電阻設定 低輸出端電壓降0.6V (80mA) 快速的電位爬升時間/電位下降時間 內建15V 稽納二極體保護 低輸出電流差異少於 ±4% 電源及負載調變率少於 ±0.5%/V 125℃ ~ 160℃晶片溫度保護，電流隨溫度升高而 下降 工作環境溫度 -40℃ ~ 85℃ 單通道型式可串接使用，提高耐壓範圍 無鉛環保封裝 產品說明 NU502 是一簡單小/中功率的定電流元件，在各種 LED 照明產品的應用上非常容易使用。其具有絕佳的 負載與電源調變率和極小輸出電流誤差。NU502系列 能使 LED 的電流非常穩定，在大面積的光源上,即使 電源及負載的變動範圍很大時，都能讓 LED 亮度保持 均勻一致，並增長 LED 使用壽命。 除了支援寬廣電源範圍外，NU502 的VDD腳可以 充當輸出致能(OE)功能使用，配合數位 PWM 控制線 路，可達到更精準的灰階電流控制應用。 NU502 提供了一個特殊的串接模式。在高電源電 壓及低 LED 負載電壓應用場合時，能夠使用兩個或兩 個以上的 NU502 以分攤多餘的電壓。此為數能科技獨 特的高電壓的分攤技術。超過負載電壓的多餘電壓能 夠被其它的 NU502 所分攤。非常適合在更寬廣電源電 壓範圍的應用,而此特性是其他廠家的晶片所沒有 的。 寬廣電源範圍以及超低的電源電流的特性，使得 NU502 可在系統應用迴路中很容易的取得工作電源電 壓。在這種自我供電架構下，即使系統電源電壓遠高 於 NU502 最大的操作電壓，NU502 還是可以以很簡單 的方式穩定的工作，而不需另外提供額外的電源給 NU502。 深圳市诚信联科技有限公司 深圳市龙岗区龙东社区中信龙盛广场2栋4单元1406 联系人:古/S 电话：13249827170 / 0755-86091963 传真:0755-82725693 QQ:1262314675 1139196806贸易通: jjera
|
