根据交流连续性排查电缆的单端故障
发布时间：2010-12-7 20:38
发布者：conniede
|

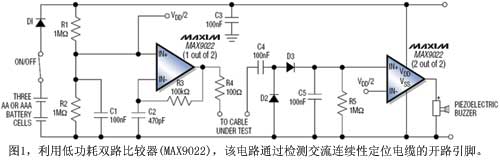

本文详细介绍了一个用于检测交流连续性的测试装置，该装置能够完成外部测试和维修工作。该电路可提供一个简单“通过/未通过”测试定位多芯电缆的故障。 开路故障及可能发生在连接器端。利用交流连续性检测仪识别故障端，可以准确地断开并修复电缆端，从而避免因错误地断开一个工作正常的连接器使其损坏的风险。这种方法还可用来测试终端处于不同位置的电缆。 图1所示电路利用一个连续性测试仪向一条缆线注入交流信号,在另一条缆线检测是否存在电容耦合。故障电缆的一端可以观察到连续的交流信号，而另一端在一个或多个连接器引脚上观察不到连续的交流信号。因为电缆短路表现为良好的连接，测试人员只需要短路测试引脚即可确认测试装置是否工作正常。  电路的左半部分采用低功耗比较器(MAX9022)构成张弛振荡器，工作在大约155kHz。它产生峰峰值约等于电源电压的输出信号，该信号在测试时注入被测电缆的连接器。电路的右半部分处理内部引线电容拾取的交流信号，一对硅二极管首先对交流信号进行整流，整流后的信号由储能电容C5进行积分。放电电阻R5提供噪声抑制并在测试之间对电容复位。 输出电阻R4和输入电容C4具有一定的电路保护作用。对于电容低于100pF的测试电缆，电路显示为开路(因此，对于标准的2m IEC导线，引线间电容一般为200pF，测试结果是正常的)。该电路还能够避免电源线上60Hz干扰信号造成的误触发。 由于低功耗电路消耗电流的典型值低于40mA，电路可以采用三节1.5V AA或AAA铅酸电池供电。 输出报警电路(图1中的直流有源压电蜂鸣器)有多种廉价的替代装置可供选择，多数替代方案均具有较宽的工作电压范围。100nF电容是标准陶瓷电容，用于去耦，电路中没有要求严格的无源器件。比较器的高边驱动优于其低边驱动，所以，应采用源出电流(而非灌入电流)作为指示信号。D1、D2和D3为硅二极管。 |
