ADI AD5360 调整DAC输出方案
发布时间：2010-11-28 12:53
发布者：designer
|

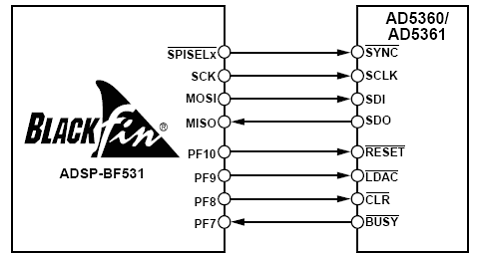

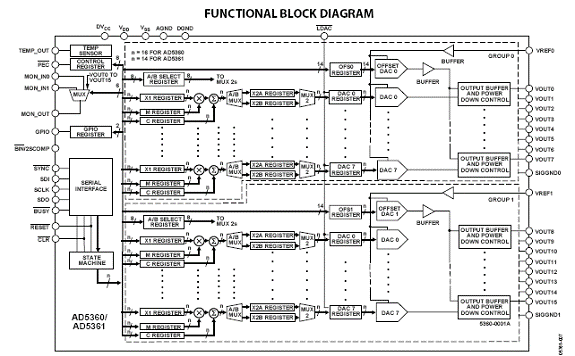

如何使用内部校准寄存器调整DAC电压输出范围？AD5360是一种采用8 mm×8 mm 外形尺寸56 引脚LFCSP封装的高集成度16通道串行输入±10 V电压输出16 bit DAC。它提供一种4倍VREF标称输出电压范围，例如，如果某项设计需要－8 V～+8 V输出电压范围，这属于一种非工业标准4 V参考电压，它没有考虑到DAC的零点误差和满度误差，并且可能会影响输出电压范围。 为了克服这个问题，该解决方案提供一种高于要求的电压范围的可选择参考电压，并且使用内部增益寄存器（m）和失调寄存器（c）独立调整每个通道输出达到要求的范围。 为了给出－8.192 V～＋8.192 V（包括零点误差和满度误差）大约输出范围，使用4.096 V参考电压。 测量零点电压和满度电压，例如分别为－8.193 V和＋8.195 V 计算LSB的大小，即8.195 V － (－8.193 V)/65536 = 250 μV。 为了将零点电压从－8.193 V移动到－8 V需要的步距为0.193 V/250 μV = 772 LSB 现在的满度电压为8.195 V+0.193 V=+8.388 V。为了从+8.388 V降低到+8 V需要的步距为0.388 V/250 μV = 1552 LSB。 你现在可以将这些数据设置到DAC通道的失调寄存器（c）和增益寄存器（m） 失调寄存器的默认值为32768。根据32768 + 772 = 33540，对给定的－8 V零点电压重新设置这个数据。 增益寄存器的默认值为65535。根据35535－1552 = 63983，对给定的＋8 V零点电压重新设置这个数据。 主要特性： 16-channel DAC in 52-lead LQFP package Guaranteed monotonic to 16/14 bits Nominal output voltage range of ?10 V to +10 V Multiple output spans available Temperature monitoring function Channel monitoring multiplexer GPIO function System calibration function allowing user-programmable offset and gain Channel grouping and addressing features Data error checking feature SPI-compatible serial interface 2.5 V to 5.5 V digital interface Digital reset (RESET) Clear function to user-defined SIGGNDx Simultaneousupdateof DAC outputs 应用： Instrumentation Industrial control systems Level setting in automatic test equipment (ATE) Variable optical attenuators (VOA) Optical line cards  图1。AD5360功能方框图  图2。和Blackfin DSP 的连接图 |
