TMS320F206的中断技术及其实现
发布时间：2010-11-25 12:10
发布者：eetech
关键词：
TMS320F206 , 中断
|

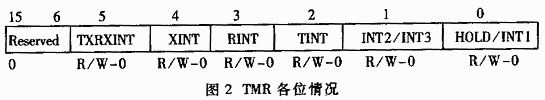

以信息高速公路为标志的信息化，已成为社会发展的大趋势，并在逐步成为现实。信息化是数字化为背景的，而数字信号处理技术则是数字化最重要的基本技术之一。在过去短短的十几年里，各种集成化的单片数字信号处理器（DSP）的性能得到了很大的改善，软件开发工具越来越多，也越来越好；而价格却大幅度下降，从而使得数字信号处理器件及技术更容易使用，价格也能够为广大用户接受。从市场上各种DSP产品来看，德州仪器公司产品占据半壁江山，特别是TMS320系列，本文讨论的TMS320F206就是这个系列中的定点数字信号处理芯片。 1 TMS320F206的结构特点 TI公司的TMS320F206芯片是采用静态CMOS集成电路工艺制造的。结构设计建立在TMS320C20X芯片的基础上，只需5V的低电压就可运行。它的先进的哈佛结构、片内外设、片上内存以及丰富的命令集使它的速度和可靠性大大提高。  TMS320F206的主要特点有： （1）32K%26;#215;16字的FLASH EEPROM大大降低了开发成本； （2）采用了100线TQFP的封装技术； （3）64K字的程序存储空间、64K字的数据存储空间和64K字的I/O空间，通过三条并行总线（PBA、DRAB、DWAB）独立操作。所以可以同时访问程序空间和数据空间，在一个指定机器周期内，可央算术逻辑单元可执行多达三次的并行存储器操作； （4）片上4.5K的RAM使得芯片可以实现快速的DSP计算，并使大部分运算能够在一个指令周期内完成； （5）丰富的指令集和灵活的寻址方式； （6）有四条流水线操作和九级可断，并且大多数可断用户可以屏蔽，可以通过软件的方式灵活控制。  2 TMS320F206的可断 在TMS320F206的程序空间可，可断向量占据了00～3fh的位置，并且中断的优先级也是固定的，所以在编程开发时先要编好一个中断向量表，对于没有用到的中断也应该编上，并让它返回到一个空位置，以免发生意外情况。TMS320F206的中断有许多特殊的地方，如HOLD和INT1共用一个中断向量，INT2与INT3也共用一个中断向量。如果在实际应用中用到的中断比较多时，那么控制中断就是一件比较难的事，此时就要对它的三个中断寄存器灵活运用。下面就来介绍这三个寄存器。 （1）16位的中断标志寄存器（IFR），地址为0006h，各位情况如图1所示。当有一个可并蔽中断到达CPU时，IFR的相应标志位就置1，这表明相应中断正在被挂起或正在等待响应。将1写入到相应的标志位，可清除相应的位并清除其中断请求。 在图1中，0表示一般情况下读的数为0，R表示读，W1C表示写1时把这位清为0。-0表示复位后这位为0。  （2）16位的中断屏蔽寄存器（IMR），地址为0004h，各位情况如图2所示。它用来屏蔽外部和内部硬件中断（NMI和RS除外）。当要屏蔽某硬件中断时，就把相应位清0当要开放某硬件中断时，就把相应位置1，并且它的每一位不受硬件复位的影响。 在图2中，0表示一般情况下读的数为0，R表示读，W表示写，-0表示复位后这位为0。2位是定时器中断，该位为1表示开放定时器中断。 （3）16位的中断控制寄存器（ICR），地址为0FFECh，各位情况如图3所示。主要用来控制HOLD/INT1和INT2/INT3。 在图3中，0位为0时表示屏蔽中断2（INT2），0位为1时表示开放中断2；1位为0时表示屏蔽中断3（INT3），1位为1时表示开放中断3；2、3位分别为INT2、INT3的标志位，当其为1时表示对应的中断有中断请求；4位1时表示单边沿触发模式，INT1引脚下降沿到来时，向CPU发出中断请求，用于INT1中断。4位为0时表示双边沿触发模式，这种模式适用于HOLD操作。 此外，TMS320F206还有两个不能由这三种寄存器来操作和控制的中断，即： （1）RS（Reset），RS上一旦有请求，将中止程序的流程，使程序执行重新从程序存储器地址为0000h处开始执行。 （2）NMI，当NMI引脚激活时，程序将强行转移到中断向量在24h的位置，并且其它可屏蔽中断都将禁止。所以当NMI引脚不用时，通常应把它到高电平，发免发生意外情况。  3 TMS320F206的中断实现 在应用实际中，让INT2引脚测交流电压频率和相位而交流电流相位则由INT3引脚来测量，并计算电压、电流间的相位差。在本实例中，中断信号均采用过零信号，定时器的中断向量为timer，INT2/INT3的中断向量为intp2（中断向量表略）。 主程序流程图中图4所示。 主程序如下： start:nop setc intm ；禁止所有中断 splk #0ffffh,ifr ；清中断标志 splk #2h,imr ；清中断标志 splk #2h,imr ;清INT2，INT3的屏蔽位 splk #1h,60h out 60h,0ffech ；仅开INT2 splk #0h,61h splk #0f9fh,62h ;设置定时器 out 61h,0fffah out 62h,0fff9h clrc intm ;开中断 wait:idle b wait1 ；等待中断 中断INT2/3服务程序（intp2）流程图如图5所示。 中断INT2/3服务程序（intp2）如下： Intp2: setc intm ；进入INT2，INT3中断服务程序。 …… ；根据控制字判断是进入频率测试子程序还是进入相位测试子程序 bond intp23,tc b intp 21 intp23: in 60h,0fffech ;读控制字ICR bit 60h,13 sst #1h,62h bit 62h,4 ;判断是INT2还是INT3 bcnd intp22,tc 中断  b intp31 intp22:splk #0002h,60h ;INT2服务程序 out 60h,0ffech ;开INT3中断 splk #0c29h,63h out 63h,0fff8h ;启动定时器 splk #0002h,ifr ；清INT2/INT3的标志位 clrc intm ;开中断 ret intp31:setc intm ；INT3服务程序 splk #0412h,64h out 64h,0fff8h ；停止定时器 splk #0002h,ifr ；清INT2/INT3的标志位 clrc intm ret in 65h,0fffah ；读定时器的时间 …… ；计算相位 intp21:setc intm ；判断中断次数，第一次开 …… ；定时器，第二次关定时器 bchd stoptimerl,ntc out 63h,0fff8h ;启动定时器 splk #0002h,ifr ;清除INT2/3标志 clrc intm ；开中断 ret stoptimer1：splk #0412h,64h out 64h,0fff8h ;关定时器 …… ；计算频率 b $ ;等待 定时器中断服务程序（timer）流程图如图6所示。  timer: lacl 73h ；定时器中断服务程序 …… ；据控制字判断是进入频率测试子程序还是进入相位测试子程序。 cmpr 0 bcnd timer2,tc b timer1 timer1:lacl 69h ;频率定时器服务子程序 add #1h sacl 69h splk #4h,ifr ;清除定时器标志 clrc intm ret timer2:lacl 69h ;相位定时器服务子程序 add #1h sacl 69h splk #4h,ifr ；清定时器的标志位 clrc intm ret ;中断返回。 |
