基于TDA1521设计的单电源接法和双电源接法
发布时间:2010-11-17 13:41 发布者:
conniede
关键词:
TDA1521
,
单电源
,
耦合电容
TDA1521是双声道音频功率放大
集成电路
,9脚单列直插式封装,输出功率2×15W。性能稳定,音质也不错,在音响应用中较为常见。TDA1521可以在单电源或双电源模式下工作,工作电源
电压
范围15V~40V(±7.5 -- ±20V),以下是TDA1521单电源接法和双电源接法的
电路图
:

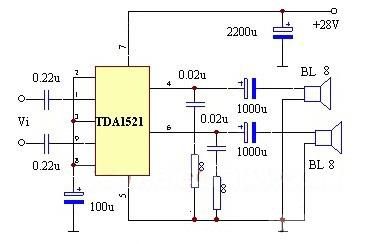

图1 TDA1521单电源接法

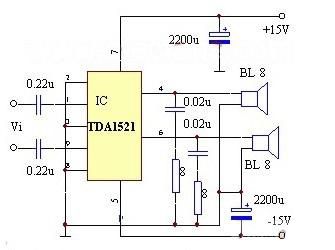

图2 TDA1521双电源接法
在条件许可的情况下,建议采用双电源工作模式,这样可以去掉驳接扬声器的输出耦合
电容
(OCL
电路
),改善频率响应。
