恒流电路中运放输出电压该变小的却增大

LTF

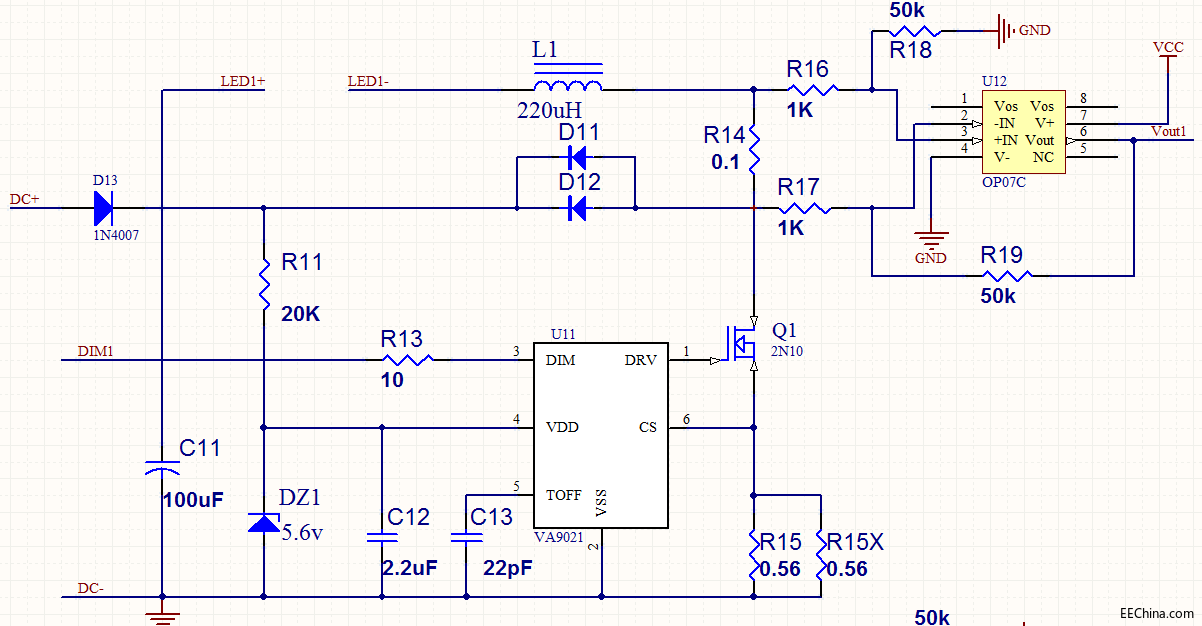

电路如下图:


LED电流通过PWM来控制，当PWM占空比减小时，LED电流减小，R14两端电压相应减小，OP07C（放大50倍）输出电压也应该减小，但是OP07C输出电压却增大了，这是为什么？请各位大神指导一下，谢谢！

joywyc

这容易理解：
（1）因为流过LED的电流减小，使LED压降也减小，导致R14两端电压上升。
（2）虽然OP07的接法看似差分放大形式，由于OP07只用了单电源+15V（负电源接地GND），致使OP07差分参考地上浮至某个正电位。
（3）当LED电流减小使R14两端电压上升，等效OP07差分参考地上升，所以OP07输出也上升。
     当然，如果OP07采用双电源±15V 的话，就不会有此问题了。

LTF

joywyc 发表于 2017-5-21 15:35
这容易理解：
（1）因为流过LED的电流减小，使LED压降也减小，导致R14两端电压上升。
（2）虽然OP07的接法 ...

谢谢 joywyc      我试了把R14接到LED前面，并用±12V电源，现在电流减小时，OP07输出一会减一会增，还是没有达到效果，这是怎么回事呢！


LTF

R18和R19都是50K的电阻，为什么用万用表测的R18的电阻只有30K多点呢？
