Altium Designer焊盘为梅花状连接过孔为直接连接的方法

发布时间：2010-10-20 22:39    发布者：conniede
关键词： Altium , Designer , PCB , 过孔 , 焊盘
AltiumDesigner6焊盘为梅花(或十字)状连接，过孔为直接连接的方法：

一、完成后效果

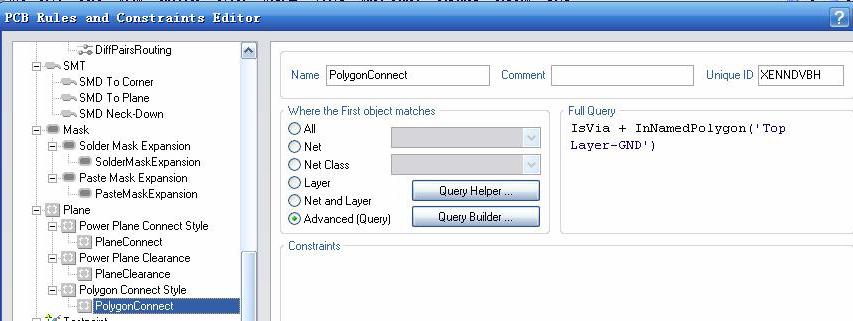

二、PCB规则设置（PCBRULES）

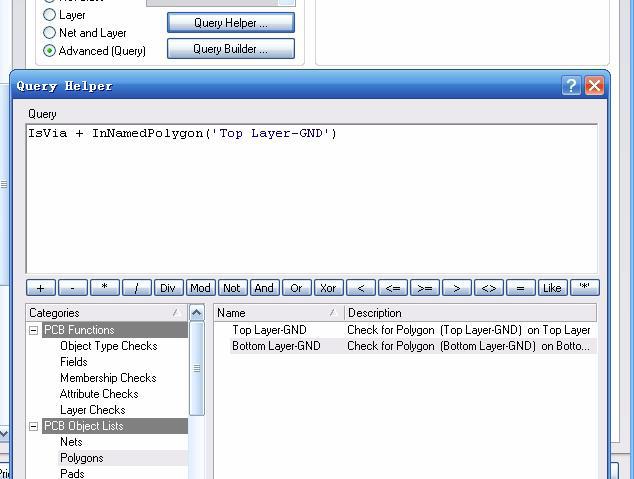

三、添加IsVia+

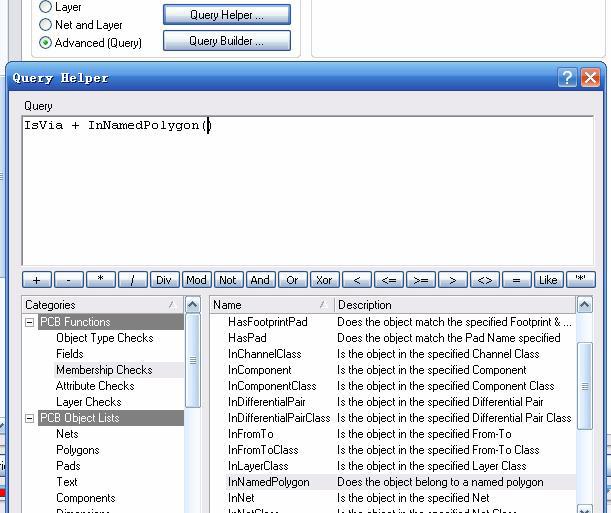

四、添加InNamedPolygon（）

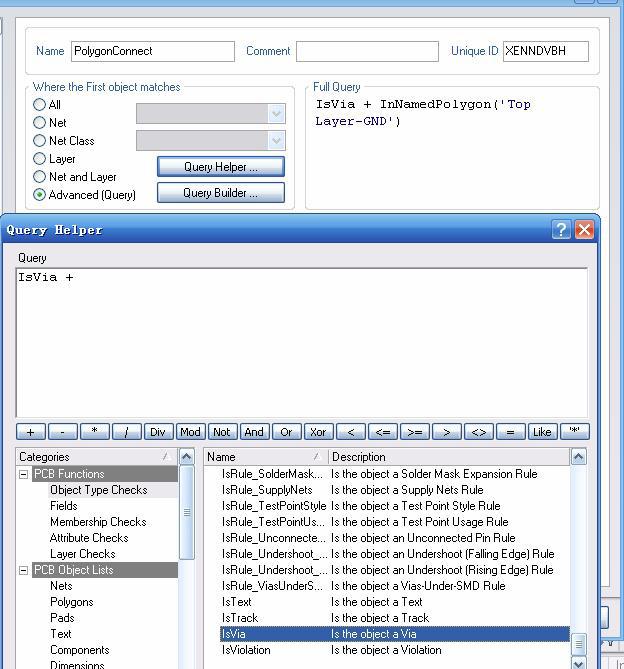

五、添加网络名，在InNamedPolygon（）中的括号内插入网络
