电源故障早期检测精准型三通道电源监控器LTC2911（LTC）
发布时间：2010-10-12 10:35
发布者：嵌入式公社
关键词：
电源监控
|

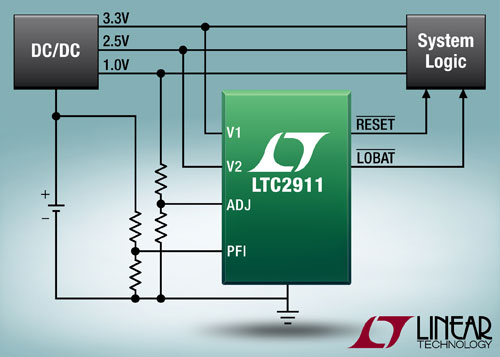

凌力尔特公司 (Linear Technology Corporation) 推出三通道电源监视器 LTC2911，该器件面向低至 0.5V 的低压系统，具有电源故障报警功能。在某些应用中，主输入电源的监视与中间总线电压的监视同等重要，其目的在于为主机提供电源故障的预警和信号关断程序。除了三个电压输入之外，LTC2911 还提供了一个用于支持此项功能的电源故障输入和输出，在整个工作温度范围内的门限准确度达 1.5%。 LTC2911 适合于种类繁多的应用，包括网络服务器、台式或笔记本电脑、以及汽车或工业电子设备。第一个通道监视 3.3V，第二个通道监视 1.2V 至 5V 的预置值，第三个通道可调节至 0.5V。这种通用性使得 LTC2911 可以方便地应用于具有不同电源电压的相似设计之中。干扰滤波的处理是通过尽量减少误触发而确保可靠的复位操作。复位超时周期可在内部选择 (200ms) 以最大限度地减少组件数目，也可以在外部进行调节。另外，同一个复位定时器引脚还可用于锁存复位引脚状态并取代复位操作，这在裕度调节应用中是很有用 (这应用常常需要在有可能导致系统复位的电源电压条件下测试系统)。 LTC2911 可提供多种电压选项，这取决于需要监视哪三个电压。商业和工业版本提供不同的工作温度范围，分别为 0°C 至 70°C 和 -40°C 至 85°C。LTC2911 已开始供货，采用 8 引线 TSOT-23 和 3mm x 3mm DFN 封装。千片批购价为每片 1.52 美元。如需更多产品选择和其他信息，请登录 www.linear.com.cn/2911。
性能概要：LTC2911 • 超低电压复位：保证 VCC = 0.5V • 同时监视三通道输入： o 3.3V、5V、可调 (LTC2911-1) o 3.3V、2.5V、可调 (LTC2911-2) o 3.3V、1.8V、可调 (LTC2911-3) o 3.3V、1.2V、可调 (LTC2911-4) o 3.3V、ADJ、可调 (LTC2911-5) • ±1.5% 门限准确度 • 电源故障监视器 • 复位状态可锁存以实现裕度控制 • 低电源电流：典型值为 30uA • 抗输入干扰 • 可调复位超时周期 • 可选择的内部超时节省了组件数目 • 漏极开路 /RST、/PFO 输出 • 节省空间的 8 引线 TSOT-23 和 3mm x 2mm DFN 封装 |
