具备有源电流限制功能的微型模块电池充电器（LTC）
发布时间：2010-10-9 18:18
发布者：老郭
关键词：
充电
|

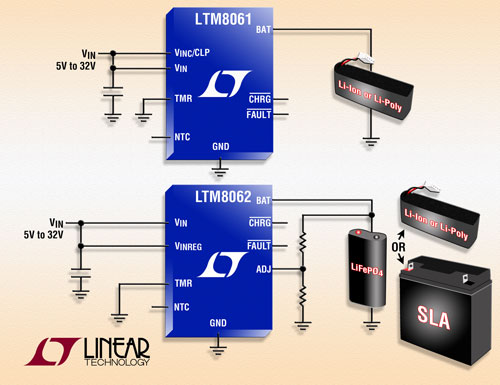

可从高达 32VIN 提供 2A 电流 凌力尔特公司 (Linear Technology Corporation) 推出 LTM8061 和 LTM8062，这两款器件已开始供货，它们是一个新型完整系统级封装 μModule充电器系列中率先面市的器件，可支持一个高达 2A 的输出充电电流。这两款器件均提供了一种完整和高效的 1MHz 开关降压型充电器解决方案，只需使用一个输入电容器。LTM8061 具备有源输入电流管理功能，以避免电源轨电压下降并向负载输送最大的充电电流。LTM8062 可主动地管理输出充电电流，尽量增加从一个运用最大峰值功率跟踪 (MPPT) 原理的太阳能电池所提供的功率。LTM8061 和 LTM8062 可在 4.95V 至 32V 的输入电压范围内运作，并支持预查验、恒定电流和恒定电压模式操作。准确度分别为 0.5% 和 0.75% 的浮动电压确保在充电操作终止 (由一个最小电流门限检测或可调内部超时设定) 时实现最大的能量存储。 LTM8061特别适用于给锂离子电池或锂聚合物电池充电，并具有 4.1V、4.2V、8.2V 和 8.4V的浮动电压。一个可在外部调节的浮动电压使 LTM8062 能支持单节和多节锂离子电池、锂聚合物电池、磷酸铁锂电池 (LiFePO4) 和密封铅酸 (SLA) 电池充电至 14.4V。 为了保持电池处于满充电状态，一旦电池电压降至比浮置电压低 2.5% 时，LTM8061 和 LTM8062 就自动启动再充电周期。安全功能包括坏电池检测和具故障指示并适用于 LED 的 NTC 电阻器输入。当电源不存在时，内部输入反向电压隔离二极管可用来防止电池的泄漏电流。LTM8061 和 LTM8062 采用 RoHS 兼容的 9mm x 15mm x 4.32mm LGA 封装，千片批购价分别为每片 8.85 美元和 9.85 美元。如需更多信息，请登录 www.linear.com.cn/8061 和 www.linear.com.cn/8062。
性能概要：LTM8061 和 LTM8062 • 采用 9mm x 15mm x 4.32mm LGA 封装的完整 1MHz 系统级封装降压型电池充电器 • 4.95V 至 32V DC (40V 绝对最大值) 工作输入电压范围 • 高达 2A 的可调充电电流 (LTM8061) • 预查验、恒定电流、恒定电压充电 • 内部最小电流或超时充电终止 • 固定 4.1V、4.2V、8.2V、8.4V 电池浮置电压 (LTM8061) • 高达 14.4V 的可调电池浮置电压 (LTM8062) |
