protel 99SE实现手工布等长线
发布时间：2010-10-8 12:46
发布者：eetech
|

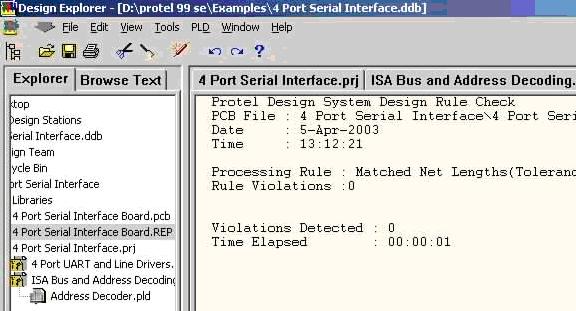

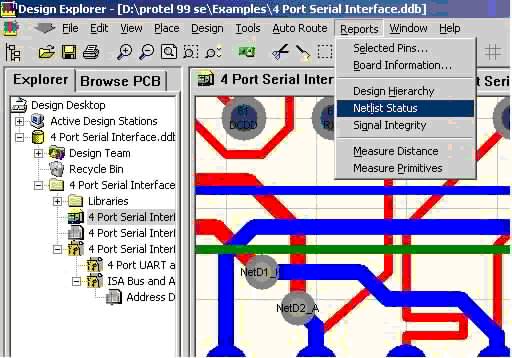

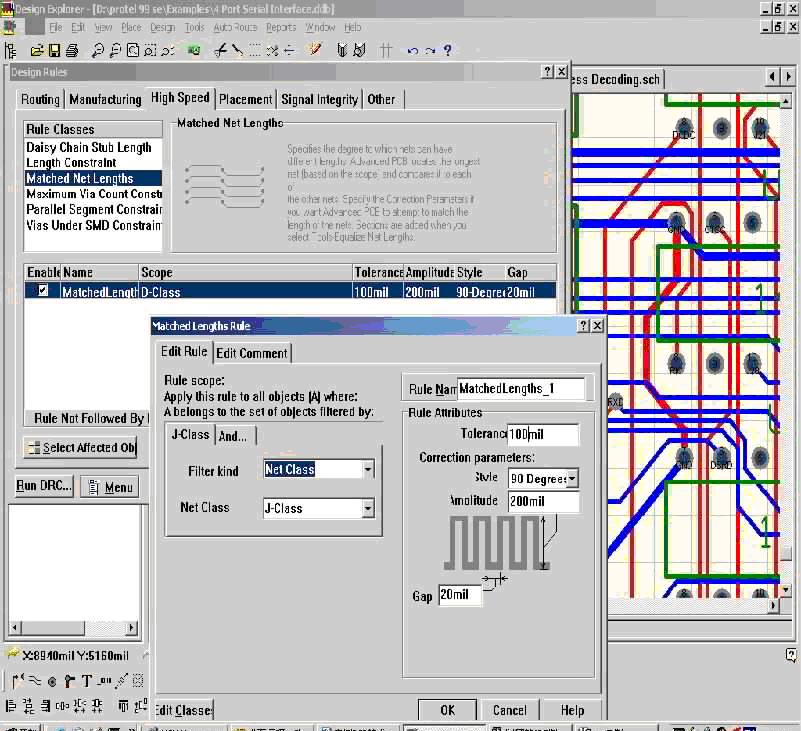

tools/equalizenetlengths 这个就是让不同的网络布线等长，我说的这个命令就是在PTOTELL中手动布等长线的工具 最后可以在REPORT中报告某一网络名线的总长度！ 用这个命令之前要设等长规则还有要设一个netclass，将netclass中的所有线都布好，将netclass中的其一条线改为用手工拉直线拉成你所需要的长度，然后用这个命令，其它线就成蛇行弯曲，长度和你手工拉的那条一样了，用起来不比用REPROT好用，PROTEL99里就这两个功能可以实现等长功能、 首先在netclass里设定你要等长bus.现在以D-BUS,J-BUS为例  然后在规则（rule)里设定饶线的要求，形状，gap,误差等  接下来就是执行tools--equalizenetlengths  这样就会生成报表，可以看到饶线的情况。机器不能饶出的会有提醒，须手工调整。  这样就可以饶出等长线了。不过实在是惨不忍睹。 最后可以通过reports可以看出所有信号的线长。执行  就会出现报表  可以看到各线长。 |
