汽车影音系统的图像处理器的应用
发布时间：2010-10-7 21:47
发布者：eetech

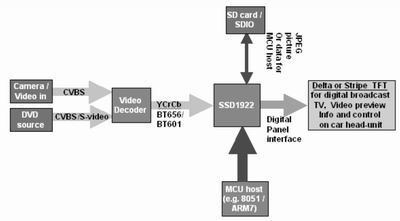

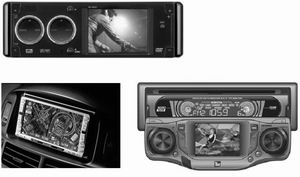

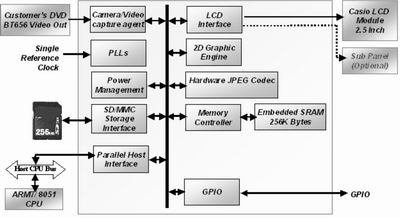

当今非常流行在汽车娱乐系统上增加视频播放能力,汽车娱乐系统正由传统的单音频系统转变成具备视频、用户手册和导航功能的集成系统。视频显示尺寸范围从中等的3 寸到高端的 7寸不等。显示的内容通常包括模拟信息(如DVD播放机或数码广播电视)和数码信息(如用户多媒体接口和趣味墙纸)。图1示出一种汽车影音系统。晶门科技的图像处理器芯片-SSD1922的特征满足了这些需求。  图1 带3寸和7寸液晶显示的汽车影音系统 图2展示一个针对汽车影音应用的SSD1922解决方案。视频和图像内容可由SSD1922 处理并通过数字屏接口在Delta或stripe type TFT上显示。如果视频源满足BT656/601,系统设计会因此减少了视频译码器而变得更简单。 JPEG图像可以通过SD接口存放在SD/MMC卡上。并可从SD卡上读取JPEG文件,译码后通过液晶接口显示到液晶屏上。  图2 的SSD1922解决方案应用于汽车影音  图3 SSD1922框图 图3显示了SSD1922的框图。JPEG编码块用于从视频源(相机或DVD输入)获取图像。它具有硬件处理能力,可以极快地显示任何JPEG图像。 SSD1922也支持动态的JPEG格式。SD存储接口将保存的JPEG图片传送到SD卡上,也可以保存微控制器所需的其它任何数据。而且,SSD1922为多种菜单操作提供二维图形加速功能,如虚显示,肖像显示,覆盖显示,硬件光标显示,画线,光栅操作位块传输,颜色填充,颜色扩展等等。内置的256KB SRAM支持动画和JPEG图形处理。支持一个最大640×480 delta 排列(200K)和480×RGB×272 stripe pixel 排列(255K)。视频输入不会总是和显示屏分辨率1：1对应的。SSD1922具有调整大小功能,可以在图像存放到内置SRAM之前对其大小进行缩放。因此,不同分辨率的NTSC/PAL视频源都可以在液晶屏上显示。 总之,晶门科技的SSD1922是一款适合任何汽车影音产品应用的芯片,它极具价值的特点和简单的应用设计都可以让我们加快新产品的推出。 |
