由PC串口实现简单IR数据转换
发布时间：2010-9-20 12:26
发布者：eetech
|

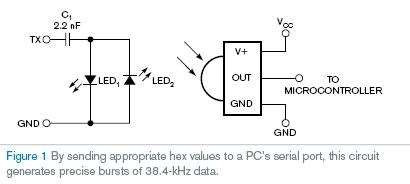

通过从PC串口传输适当的十六进制值到一对IR LED，遥控IR接收器能够实现38.4 kHz的数据传输。 经常需要在没有直接电缆连接的情况下，传输一对位或字节的数据到微处理器。实现这个目标的简单方法是使用普遍采用的IR接收器，例如TV和VCR IR遥控使用的Vishay公司TSOP17xx或相似接收器。由于不需要外部器件，这些设备容易实现。它们通常与38kHz脉冲载波一起使用，包括放大器、自动增益控制和解调器。 简单应用的主要问题是建立发射机，需要一个38kHz的间歇振荡器，附加供电电压和毫秒或低于毫秒级的调制脉冲。这些因素对PC操作系统而言很难控制。另一方面，PC的串口以38,400 bps的标准传输速率产生38.4kHz数据的精确脉冲，带有简单频率加倍装置和两个IR LED（图1）。当传输字节为交互的0/1类型时（十六进制55），每十六进制55个字节产生一个18脉冲噪声，增加起始和终止位，并且连续的字节产生更长的脉冲。  接收器需要10到70个脉冲序列，脉冲之间间歇近似相等；这种设置容易满足需求。虽然由于起始和终止位，每两个脉冲传输一个字节，但是可以通过发送十六进制的0字节产生短停顿。然而，接收器消除了这些脉冲。停止传输一段时间会产生更长的脉冲。必须依靠使用的接收器，偶尔插入更长的停顿。可以通过使用短和长脉冲和合适的协议，实现数据传输。 如图1电路形成带串口和电容输出阻抗的高通滤波器。正脉冲驱动一个IR LED；负脉冲驱动另一个IR LED。两个LED都应指向接收器。PC端口通常提供最大5到20 mA电流和±15V电压，因此输出电阻小于千欧级。限流电阻通常不是必需的。大多数情况下，1到10nF电容值就可以工作了。接收器是有余量的。对非PC端口，如有低阻抗的微处理器，需要调整电容值。实际应用中，如果将LED指向接收器，用最小5mA的高LED电流可靠地实现2到4米的输出距离。简单的PC编程是可用的。 |
