保护ITV机顶盒和便携设备的高速口
发布时间：2010-9-16 10:16
发布者：techshare
|

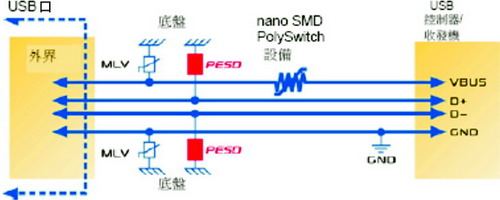

低电容 ESD保护对于保持 USB 2.0，DVI和在ITV操作中使用 HDMI协议在高速数据率条件下的数据完整性是很关键的。 全世界有数百万的家庭都已经在通过卫星电视、有线电视以及陆地广播享用交互式电视(ITV)服务 。借助于计算机技术，ATSC ACAP协议正在通过数据广播(PC下载) 以及实时互动应用服务成为富有生命力的广播服务。 通过将计算机装入电视机并为数字式机顶盒增加游戏、运动、互动广告、电子信箱和因特网接入功能，ITV正在成为电视和家庭娱乐的一道风景线。 随着这些行业的汇聚联合，制造商必须对设备需求作出响应，以便容纳更高的数据率以及符合当前和拟议中的通信需求。另外，保护昂贵的设备不会受到因用户错误操作、环境危害或电源变化所引起的致命的损坏也是一项关键的设计课题。 USB 2.0，IEEE 1394，ITV应用和操作中使用的数字式可视界面(DVI)和高清晰度多媒体接口协议允许高速数据传输率，并可以支持即插即用热插拔安装和操作。但这些外部口很容易受到来自工作环境和接口设备的破坏性的ESD脉冲的伤害。 在USB 2.0, DVI和HDMI的高速数据率下，传统保护装置的寄生阻抗可能破坏信号的完整性或令其失真。所以低电容ESD保护对于在这些高速条件下保持数据完整性是非常关键的。  图1 典型的带有PESD设备的HDMI电路原理图 图1示出了一种利用 Raychem Circuit Protection 公司 PESD 设备的典型的 HDMI 电路保护设计。这些保护设备将 ESD 与敏感电路隔离，并提供异常低的电容。在传输线路脉冲(TLP) 测试和IEC61000-4-2 测试中，尤其是经过多次采样（最多1000次）后，其性能要比其它可比较的组件好。PESD 的低触发电压和低箝位电平也能帮助保护敏感电子组件。  图2 采用PESD抑制器装置和PolySwitch过流保护装置的典型USB2.0电路保护设计 在采用电子工业中最流行的波形系数技术后，这些适应 RoHS 的设备可以将 ESD 从机顶盒敏感电路、手提电脑、手机和其它便携型设备中旁路掉。 |
