具内部基准的16位、4 通道I2C DAC（LTC）
发布时间：2010-8-6 10:46
发布者：嵌入式公社
关键词：
DAC
|

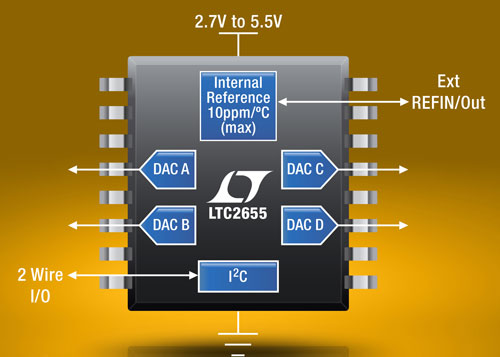

凌力尔特公司 (Linear Technology Corporation) 推出 4 通道电压输出 16 位和 12 位数模转换器 (DAC) 系列 LTC2655，该系列器件具内部基准和 I2C 接口。LTC2655 DAC 在整个温度范围内实现最大 ±4LSB INL 的16 位性能，该器件比最接近的 16 位 4 通道同类器件好四倍。LTC2655 提供了最低的偏移误差 ±2mV (最大值) 和最低的增益误差 0.1% (最大值)，两者结合可确保该器件保持接近电源轨的准确度，并为用户提供更宽的有效输出范围。LTC2655 的精确规格使其非常适用于多通道、开环和闭环系统。应用包括移动通信、仪器、过程控制和工业自动化、自动测试设备 (ATE) 和汽车系统。 LTC2655 的集成基准实现 2ppm/°C 典型值和 10ppm/°C 最大的温度系数。它采用小型 20 引脚 4mm x 4mm QFN 和 16 引脚窄体 SSOP 封装，从而可在密集排列的电路板上节省空间。凭借出色的AC 性能 (对于一个半标度阶跃，稳定时间为 9.1μs) 和超低的串扰 (<1nV•s)，在 DAC 通道之间实现了极少的扰动。LTC2655 用单一 2.7V 至 5.5V 电源工作，通过一个两线 I2C 兼容的接口以高达 400kHz 频率通信。 LTC2655 提供多种选项以满足特定应用的需求。设计师可以选择 16 或 12 位分辨率以及内部的 1.25V 或 2.048V 基准，这可产生 2.5V 或 4.096V 的满标度输出电压。或者，一个高达电源电压一半的外部基准可用来实现轨至轨运作。LTC2655 包括一种用于将 DAC 输出上电复位至零标度或中间标度的硬件选项，从而为那些在最初加电时不能强制接地的设计提供了更大的灵活性。另外，该器件还具有一个硬件加载 DAC (LDAC) 引脚、三个地址引脚以负责选择 27 个单独 I2C 地址或 1 个全局地址、以及一个 REFLO 引脚。 LTC2655 16 位和 12 位 DAC 以及演示板已供货。以 1,000 片为单位批量购买，12 位版本每片价格为 5.04 美元，16 位版本每片价格为 12.29 美元。如需更多信息，请登录 www.linear.com.cn/2655。
性能概要：LTC2655 • 集成 10ppm/ºC 最大值基准 • 最大 INL 误差：16 位时为 ±4LSB • 在整个温度范围内保证单调 • 可选内部或外部基准 • 2.7V 至 5.5V 电源电压范围 (LTC2655-L) • 集成基准缓冲器 • DAC 之间具超低串扰 (<1nV•s) • 上电复位至零标度/中间标度 • 异步 DAC 更新引脚 • 小型 20 引线 4mm x 4mm QFN 封装和 16 引线窄体 SSOP 封装 |
