PCB设计软件操作之两种建立Match Group的方法
发布时间：2016-12-30 11:07
发布者：高速PCB设计
|
上一期我们介绍了主流PCB设计软件 allegro区域规则的设置 不知道我们可爱的攻诚师们 学会了木有 如果没有学会没有关系 可以去我们的快点PCB学院 官网上看视频操作 废话不多 板儿妹本期继续给大家介绍 两种建立Match Group的方法 方法一：如下图所示

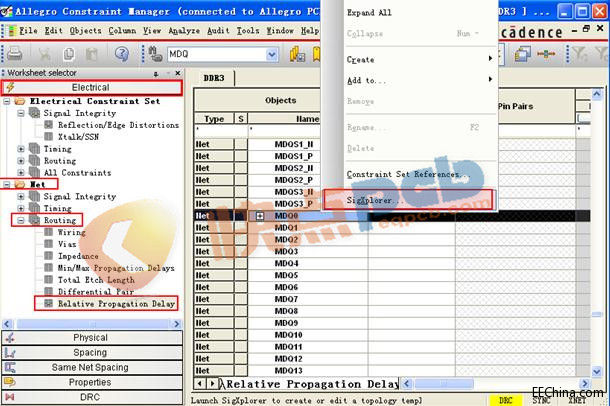

图1-1创建Match Group 然后输入Match Group组名

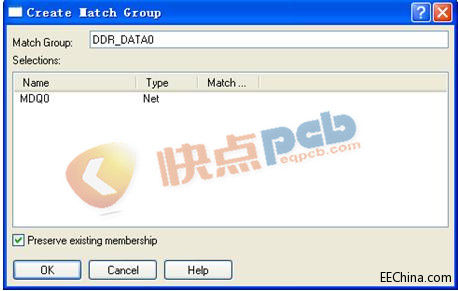

图1-2Match Group命名 方法二：是通过先建立电气规则，然后赋予给相关网络的方法来建立Match Group，如下图所示
图1-3创建等长规则
图1-4信号模型 点击

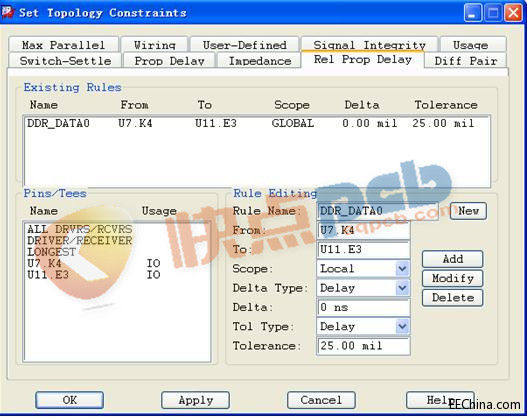

图1-5设置等长参数 点击图标
图1-6更新规则

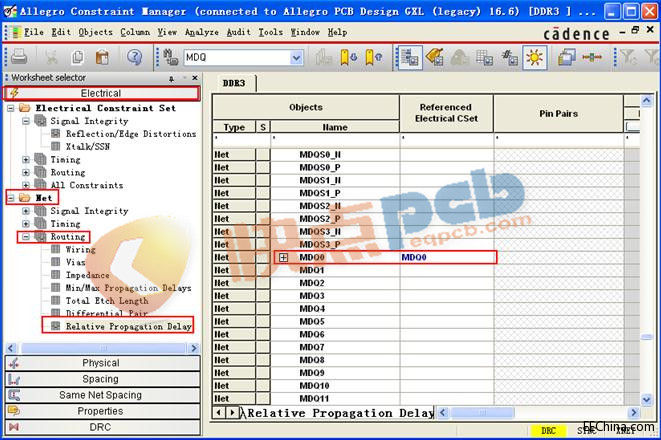

图1-7赋予规则 给需要的网络赋予该规则，在工作薄顶端就是Match Group组。

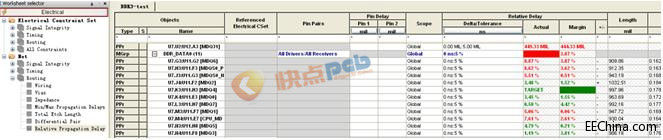

图1-8完整的DDR数据组Match Group 具体的两种方法已经介绍结束 对于要立志成为PCB设计大神的 功诚师们 allegro软件操作是工程师们的必经之路 过程有些许漫长 不过没关系 板儿妹会一路陪着你 |
