如何模拟不同输入电压和负载下的负载开关电路?

发布时间:2016-12-20 10:41    发布者:eechina
关键词: 负载开关 , WEBENCH
作者:Aleksandras_Kaknevicius,TI公司

负载开关的应用范围十分广泛,从汽车到手机,从服务器到医疗设备,因此每个人都以不同的方式使用负载开关也就不足为奇了。数据表可以显示性能与规格说明,但它不能涵盖所有应用。也许数据表显示的性能中输入电压为1.2V或1.8V,但您的设备实际在1.35V下运行,这时您该怎么办?想知道具体应用会产生怎样的结果吗?试试TI的WEBENCH工具吧。

在WEBENCH中打开负载开关设计

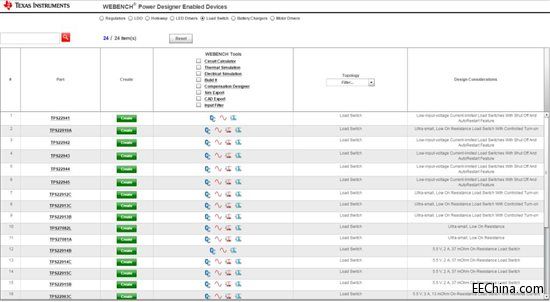

开始设计前,请点击TI WEBENCH设计中心的Power Designer Enabled Devices链接。从顶部列表中选择“Load Switch”(负载开关)选项(参见图 1)。单击“Create”(创建)按钮,WEBENCH工具将打开所选择的负载开关的产品页面。

图1:WEBENCH负载开关设备列表

负载开关WEBENCH功能可通过产品页面右侧的WEBENCH组件实现。图2显示了TPS22965负载开关的组件。

图2:TPS22965产品页面负载开关组件

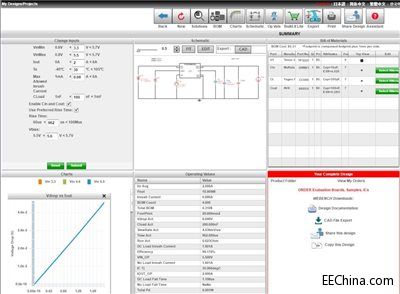

使用这个组件时,一些设计参数已输入该工具中。组件的左侧显示参数名称,中间供用户输入,右侧显示适用于该特定负载开关的数值范围。单击“Open Design”(打开设计)按钮将启动WEBENCH工具。显示结果类似于图3所示。

图3:WEBENCH设计器布局

更改输入值

左上角是“Change Inputs”(更改输入值)控制台,如图4。

图4:WEBENCH设计器Change Inputs控制台

在创建设计后,可通过“Change Inputs”(更改输入值)控制台返回并修改设计参数。根据所选负载开关的不同,也会有其他选项和参数可供修改。通过更改这些数值,模拟的设计结果会相应更新,包括设计原理图、数据图、运行值等。

设计原理图

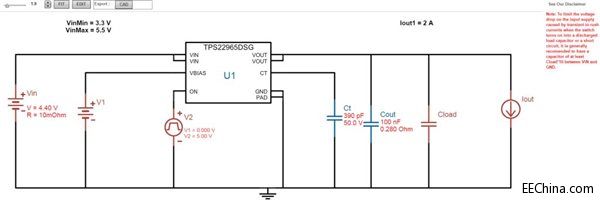

点击“Schematic”控制台,设计原理图将随之打开。

图5:所创建的WEBENCH设计原理图

该设计原理图显示了所创建的设计,该设计基于输入的设计参数与负载开关配置。通过查看该电路图,可以核查负载开关中使用的连接与元件。

运行值

“Operating Values”(运行值)控制台提供了许多计算值,显示的是考虑所有输入的设计参数后设备预计运行情况。图6为该控制台实例。

图6:WEBENCH设计器“Operating Values”(运行值)控制台

这是WEBENCH设计器工具中最有用的一个控制台,因为它会告诉您特定应用时负载开关预计运行情况。浪涌电流、上升时间、效率、导通电阻和功率耗散只是众多计算结果的一部分。若要改变这些数值,只需在“Change Inputs”控制台中输入新的设计参数即可。这样做可以看到更改设计参数会如何改变负载开关的行为。例如,更改输出电容会影响负载开关的浪涌电流。

在“Power Architect”(电源架构)中添加负载开关

您的应用可能因处理器或FPGA电源轨的不同而具有特定的启动序列。在使用WEBENCH Power Architect(电源架构)工具设计电源时,可添加负载开关用于电源序列。关于如何执行此操作的说明,请访问WEBENCH 帮助中心。

独特的设计可为市场带来创新与成功。如果您的设计以数据表中没有列出的方式使用了负载开关,WEBENCH工具可帮助您模拟运行并始终领先一步!
