安森美推出新的二合一600 V PFC加变频智能功率模块(IPM)，用于三相电机驱动
发布时间：2016-11-8 14:45
发布者：eechina
|

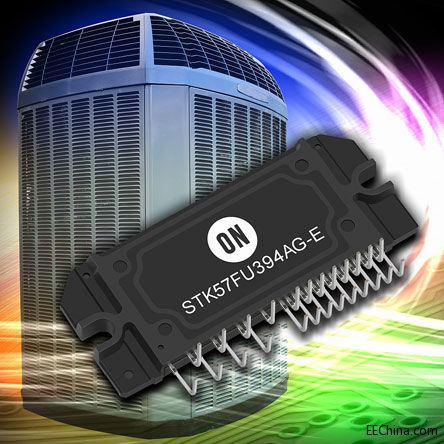

安森美半导体(ON Semiconductor推出新的智能功率模块(IPM)技术，用于工业电源管理和电机控制应用。 安森美半导体新的STK57FU394AG-E (15 A) 和STK5MFU3C1A-E (30 A)增强公司在IPM领域的领先供应商地位，它们是先进的600 V IPM，在单个、紧凑的封装内集成一个功率因数校正(PFC)转换器、3相逆变输出段、预驱动电路和保护。相比分立设计，高度集成有助于减少元件数和占板空间。该两器件用于包括电机控制、变频控制和暖通空调(HVAC)系统的应用。兼容微控制器的低压、输入和状态输出支持省去主机微控制器和该IPM之间的光耦，进一步减少元件和空间。
该两器件内置防跨导电路(cross conduction prevention)，减小由噪声引起系统故障的可能，以及为逆变器及PFC段提供过流保护。欠压锁定确保在异常情况下IGBT门极关断。该两器件通过UL1557认证，提供外部可访问的嵌入式热敏电阻用于绝缘金属基板的高精度温度监测。 安森美半导体高功率IPM分部总监Sungil Yong说：“我们先进的封装和集成能力使安森美半导体能提供高性能、高能效和紧凑的电源器件，解决行业减少物料单(BOM)和PCB占位的需求。STK57FU394AG-E 和 STK5MFU3C1A-E提供下一代基于逆变器的系统所需的功率密度、功能和可靠性。” 在Electronica 2016，安森美半导体的400平米展台将展示各种不同的技术和演示，涵盖电源管理和电机控制，包括一个800 W电机驱动器系统方案，采用STK5Q4U3xxJ 紧凑的 IPM 和NCP1631 交错式 PFC 控制器。该方案还利用安森美半导体的NCP1063 AC-DC 稳压器用于辅助电源，和采用NCS20034 四通道运算放大器用于传感。 安森美半导体还将展示NIS5020和NIS5132 电子保险丝器件，演示超越传统PTC和其它浪涌保护和浪涌限制技术的优势，具有10 µs故障响应时间、过压钳位、热关断及可调限流等特性。此外，采用经典的双脉冲测试法的演示展示NGTB40N120FL3 1200 V / 40 A IGBT配以FFSH40120ADN 1200 V / 40 A 碳化硅(SiC) 二极管的同类最佳性能。 到安森美半导体展台的观众将有机会看到智能无源传感器和DC-DC负载演示，测试安森美半导体的在线设计和仿真工具，并一览用于汽车应用的新的创新和用于物联网(IoT)的方案。 封装和定价 STK57FU394AG-E采用56 mm x 25.8 mm SIP2A封装，每10,000片批量的单价为7.4美元。STK5MFU3C1A-E采用70 mm x 30.1 mm SIP3B封装，每10,000片批量的单价为12.3美元。公司新的IPM和两块评估板STK57FU394AGGEVB 和STK5MFU3C1AGEVB已供订购，推荐给想要仔细评估该器件的设计人员。访问网站以了解更多关于安森美半导体的IPM方案的详细产品信息。 |
