一文带你读懂国网1591文件

发布时间:2016-9-18 10:48    发布者:designapp
关键词: 充电桩
充电桩标准是什么?简而言之,就是对充电桩进行统一标准规定并规定测试方法,进而达到充电桩统一的目的。本文带你由浅而深从三个步骤去了解国网1591标准:为什么要测桩、充电桩要测什么和如何实现测桩。

一、为什么要测桩


这是国网1591标准存在的原因。

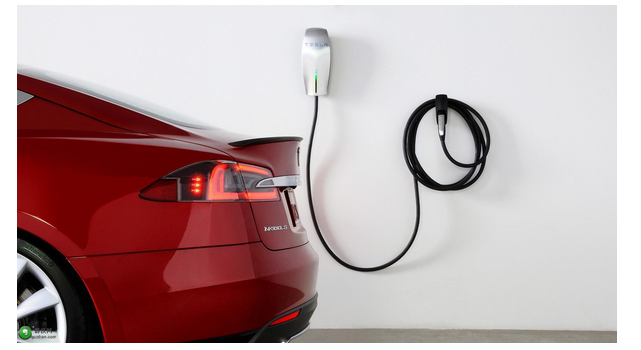

首先我们要谈为什么要测桩,说到测桩的必要性,通俗易懂说一则故事:一个人买了一台新能源汽车,充电的时候却发现这个桩不适合,那个桩也不合适。这种无奈就像是,用着苹果手机没电了,却找到了安卓的充电器。





为了使市场上充电设备建设的实现统一,各大领导企业出台相关标准,在充电桩的研发和出厂环节做统一的标定以及明确测量方法。目前,国内三大标准主要是国家标准、能源局标准和国家电网标准。

那国网1591标准,就是国家电网针对直流充电桩的统一标定而推出的。

二、充电桩要测什么


这是国标1591文件存在的本质。

在国网1591标准中,充电桩测试主要是有两个方向,一个是电参数的测试项目,一个是兼容性的测试项目。





·电参数测试项目

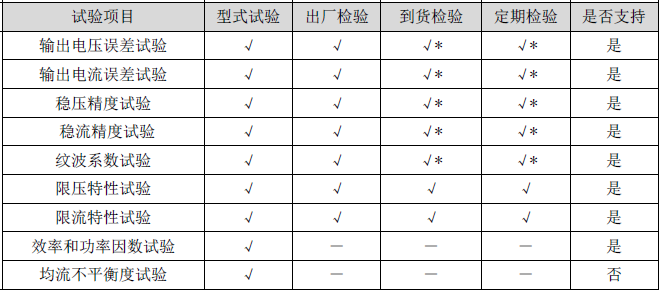

要实现稳定充电,就要保证输出的电压电流以及精度符合要求,达到对车充电的额定标准。如充电桩输出试验,主要是针对输出的电压、电流和精度等方面的标准统一。还有安全要求试验,主要包括输出过压和输入欠压、急停和冲击电流等项目进行统一规定。





·兼容性测试项目

充电的时候,要保证充电插头和接口之间的连接安全和充电正常,就要进行兼容性测试。兼容性测试分为充电接口兼容性测试、充电控制兼容性测试以及充电通信兼容性测试。。充电通信兼容性测试主要是对CAN总线进行相关测试,具体在物理层、链路层和应用层都有测试标准规定,如CAN总线传输速率、数据帧格式测试等等。

·除了上述两种主要的测试项目以外,还有温升试验、噪声试验、机械强度实验、环境试验等一系列安规检测。那问题来了,怎么测呢?

三、怎么样测桩


这是国标1591文件存在的结果。

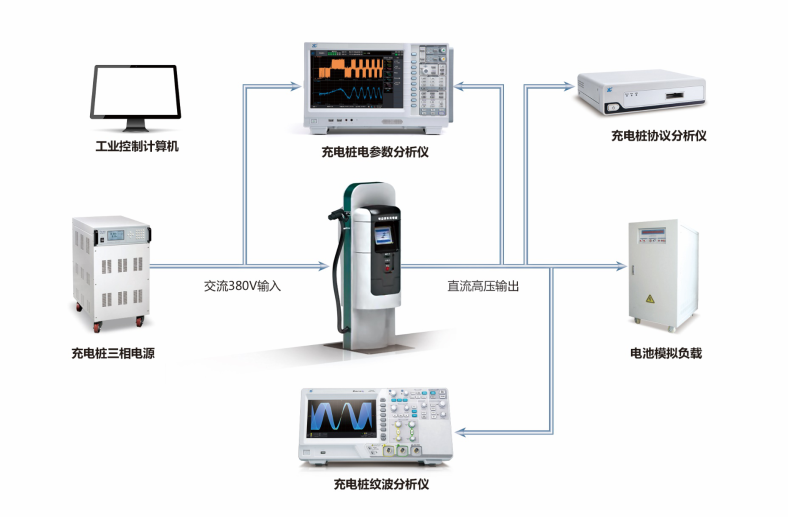

如图1.1所示,根据测试需求,充电桩测试系统主要有两大类仪器:电参数测试仪和协议分析仪。在充电桩对负载模拟充电的时候,进行电参数采集以及协议分析, 从而判断充电桩在研发或者出厂环节是否符合标准。





图1.1 充电桩测试系统架构

四、充电桩行业现状

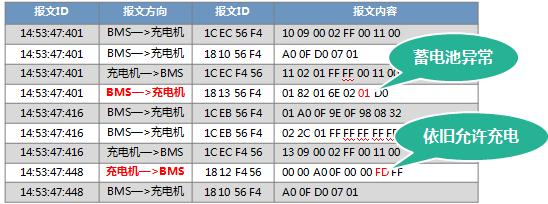

然而,标准是设定了,测试的方法也说明了。但是,不同的企业在对同一种协议的解读上会有所分歧,这就直接导致了协议一致性异常的现象。如图1.2所示,该桩虽然出现了蓄电池异常,但是在协议解读中依然允许充电,这也说明了国网标准对协议测试部分的规定还不够明确,导致不同的企业对协议出现了不同的解读。





图1.2 协议一致性异常

对此,相关的标准也不断地优化完善。这也意味着,充电桩的差异性会越来越小,直到达到完全统一。

毋庸置疑,充电桩市场有着广阔的前景。而市场的发展如何统一,让我们拭目以待。
