创龙TI TMS320DM8148 C674x+ARM Cortex-A8 浮点DSP开发板
发布时间：2016-8-23 14:26
发布者：zhiwing
关键词：
开发板
|
1 特点 Ø 基于TI达芬奇系列TMS320DM8148浮点DSP C674x+ARM Cortex-A8高性能视频处理器； Ø 独立视频协处理器，支持3路720P30或1路1080P60视频编解码； Ø 支持1路HDMI/VOUT输出，最大分辨率1080P60，支持HDMI 1.3输出； Ø GPU：SGX530 3D图形引擎，支持OpenGLES 1.1/2.0、OpenVG 1.0和OpenMax API； Ø 外设接口丰富，集成千兆网、GPMC、USB 2.0 OTG、UART、MMC、DCAN、SATA等接口； Ø 满足高低温和振动要求，适合各种恶劣的工作环境； Ø 核心板体积极小，大小仅86mm*60mm； Ø 工业级精密B2B连接器，0.5mm间距，稳定，易插拔，防反插，关键大数据接口使用高速连接器，保证信号完整性； Ø 可充放电池电路，提供多种标准工业接口，可连多通道AD、DA等模块，拓展能力强； Ø 支持裸机、SYS/BIOS操作系统、Linux操作系统。

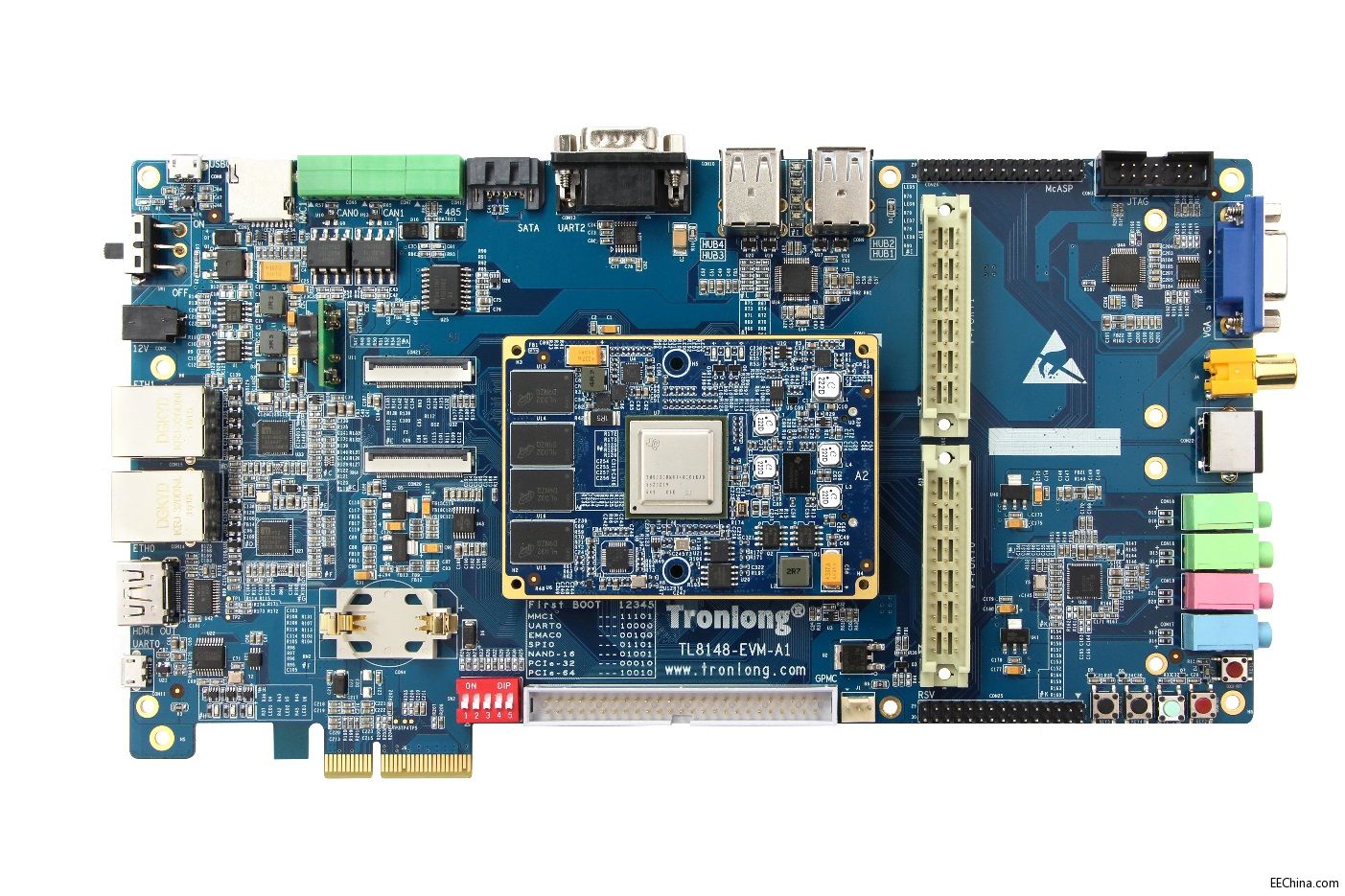

图1 TL8148-EVM正面图

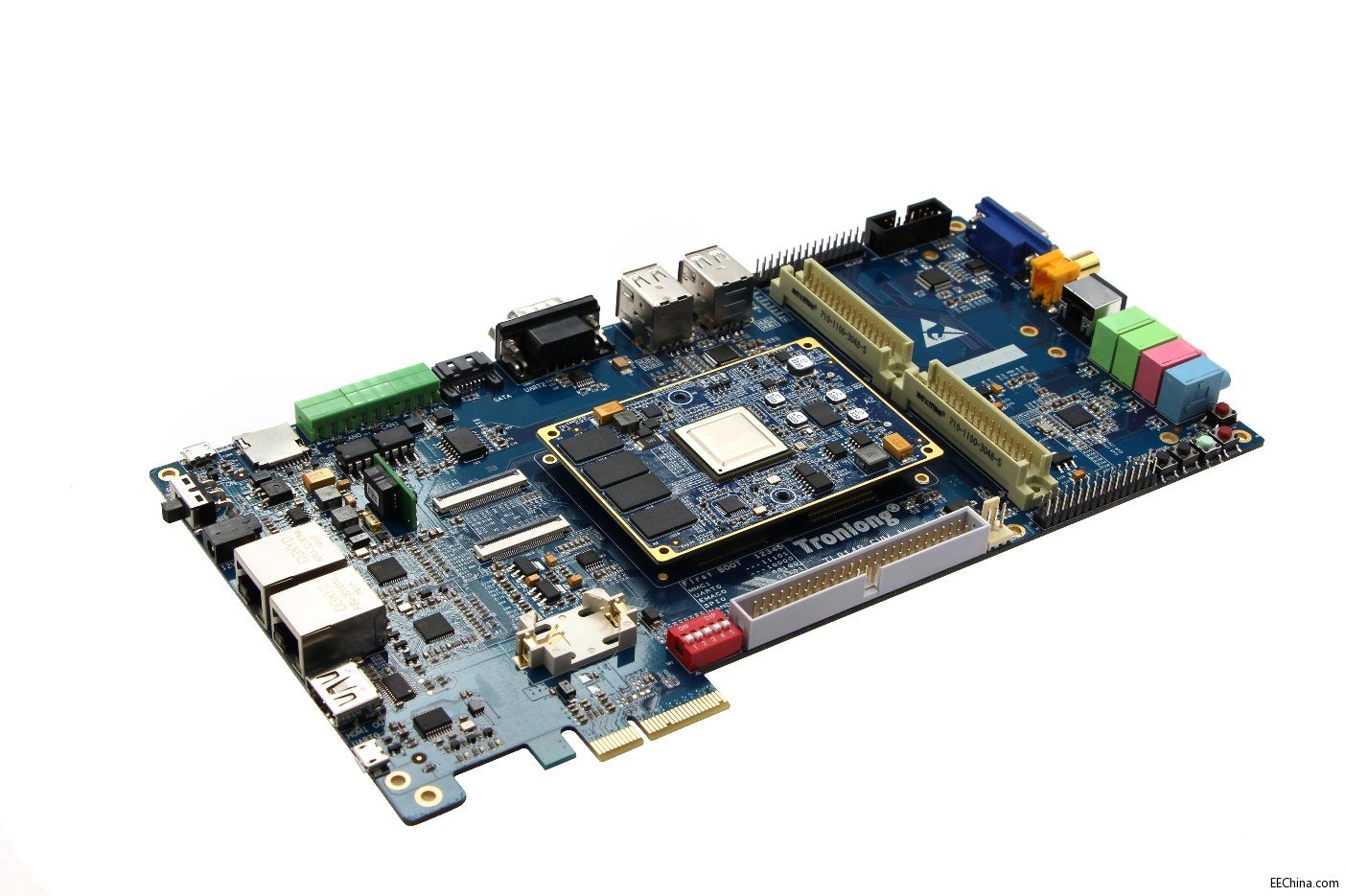

图2 TL8148-EVM斜视图

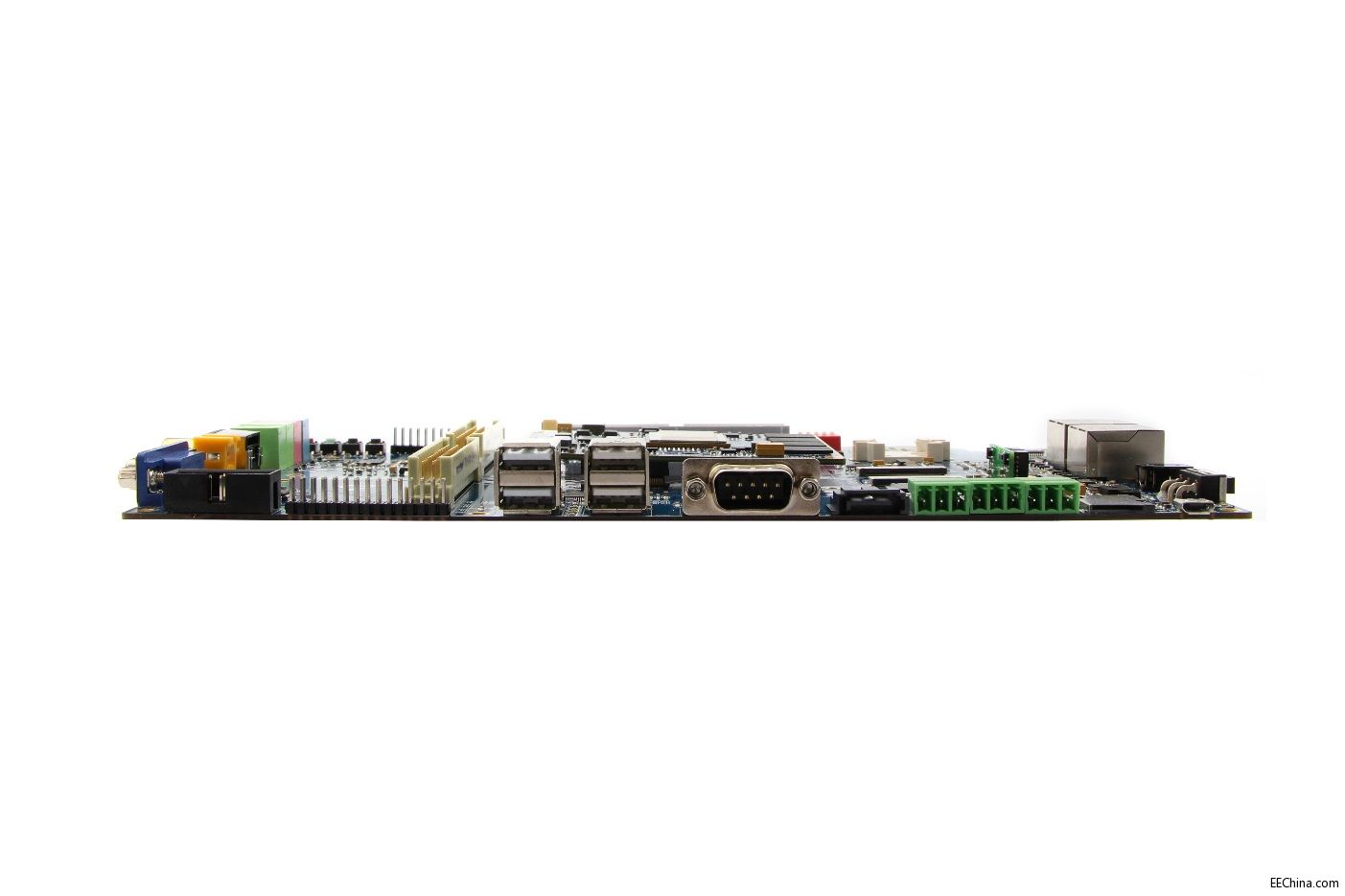

图3 TL8148-EVM侧视图1

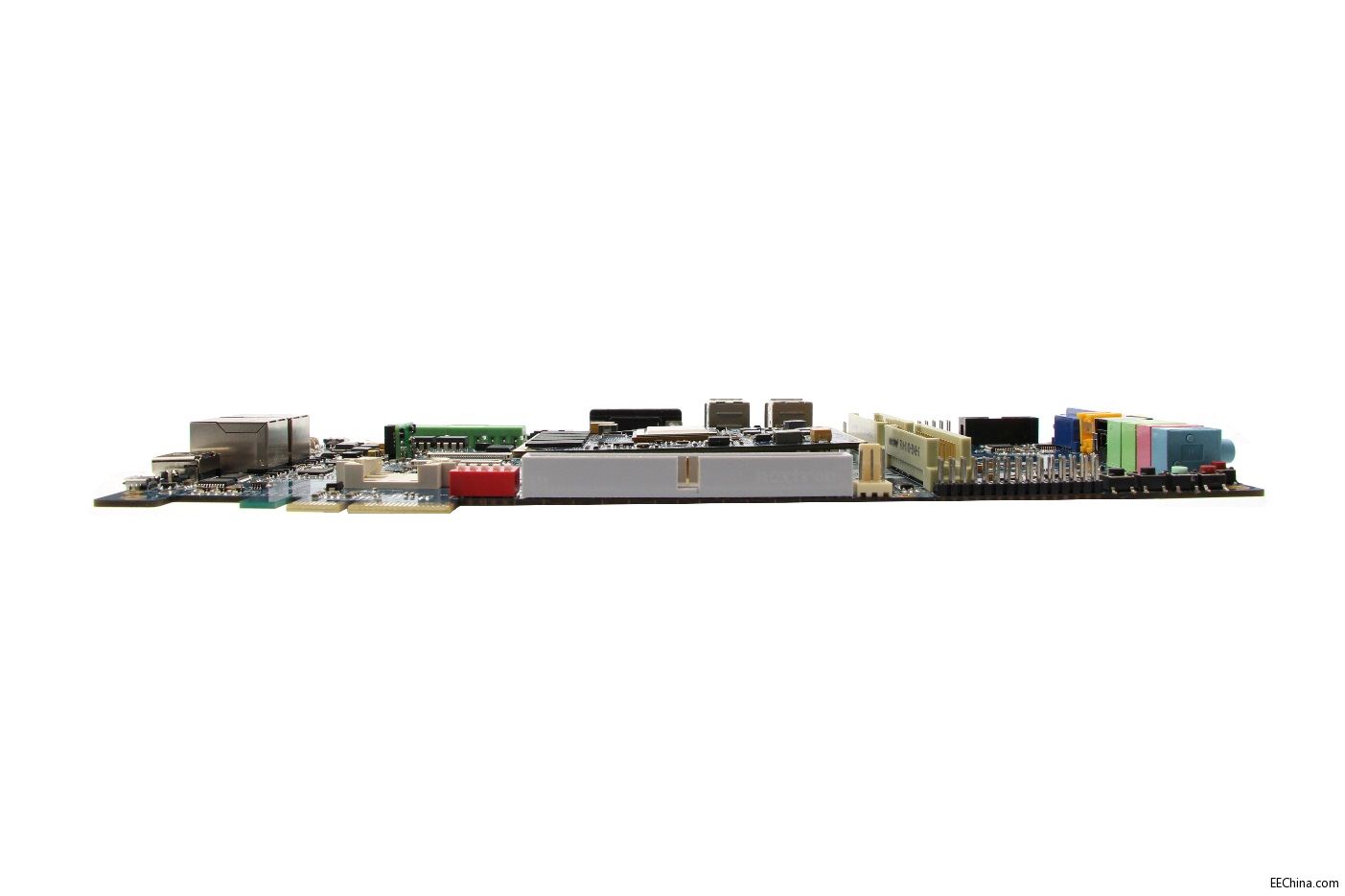

图4 TL8148-EVM侧视图2

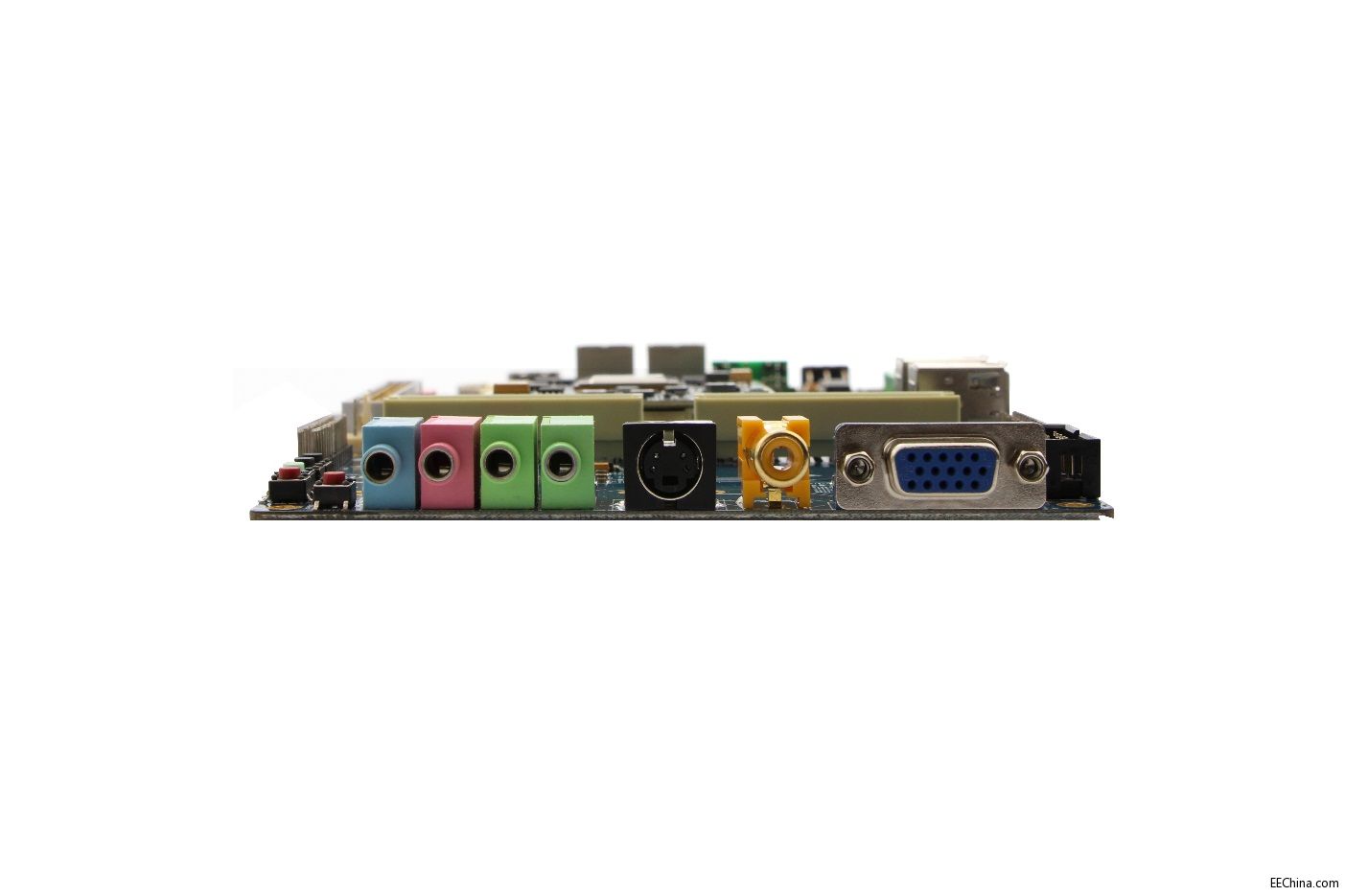

图5 TL8148-EVM侧视图3
图6 TL8148-EVM侧视图4 TL8148-EVM是一款广州创龙基于TI TMS320DM8148（浮点DSP C674x+ARM Cortex-A8）SOM-TL8148核心板设计的开发板，它为用户提供了SOM-TL8148核心板的测试平台，用于快速评估SOM-TL8148核心板的整体性能。 TL8148-EVM底板采用沉金无铅工艺的四层板设计，不仅为客户提供丰富的TMS320DM8148入门教程，还协助客户进行底板的开发，提供长期、全面的技术支持，帮助客户以最快的速度进行产品的二次开发，实现产品的快速上市。 不仅提供丰富的Demo程序，还提供DSP+ARM双核通信开发教程，全面的技术支持，协助用户进行底板设计和调试以及DSP+ARM软件开发。 2 典型运用领域ü HD视频会议 ü 视频监网DVR ü IP网络摄像头 ü 媒体播放器 ü 数字标牌 ü 移动医疗成像 ü 网络投影仪 ü 家用音频/视频设备 3 软硬件参数硬件参数

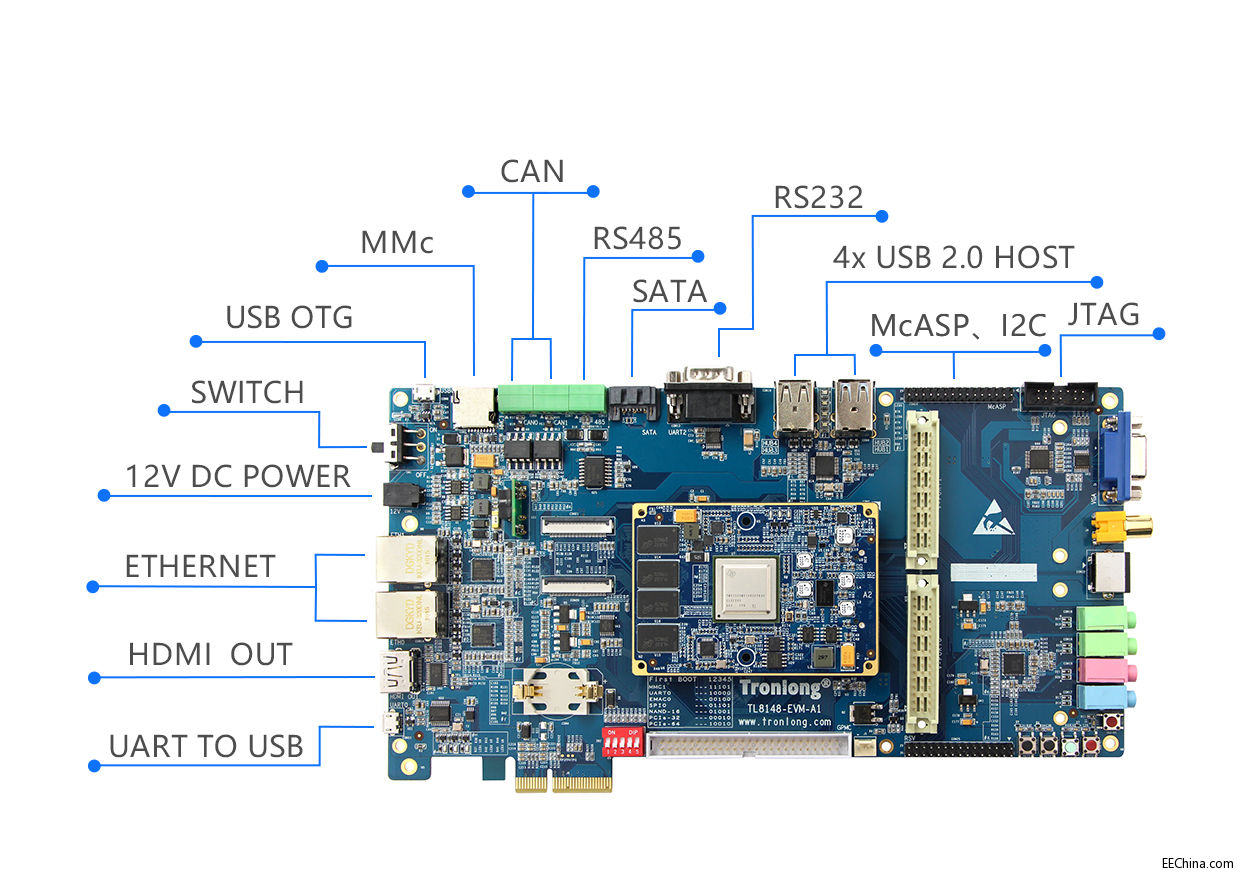

图7 硬件资源说明图1

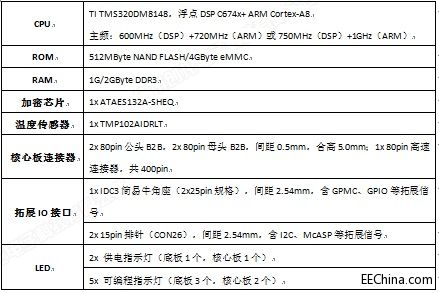

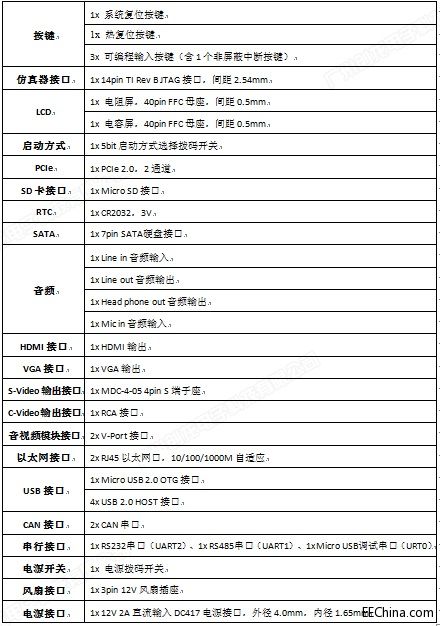

图8 硬件资源说明图2 表 1
软件参数 表 2
（1） 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片datasheet，缩短硬件设计周期； （2） 提供系统烧写镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序； （3） 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易； （4） 提供详细的DSP+ARM双核通信教程，完美解决双核开发瓶颈； （5） 提供基于Qt的图形界面开发教程。 开发例程主要包括： Ø 基于ARM端的Linux开发例程 Ø 基于DSP端的开发例程 Ø 基于DSP端的SYS/BIOS开发例程 Ø 基于SYSLINK的双核开发例程 5 电气特性核心板工作环境 表 3
核心板功耗 表 4
备注：功耗测试基于广州创龙TL8148-EVM开发板进行，核心板空载功耗为2.5W，电流为500mA。 表 5

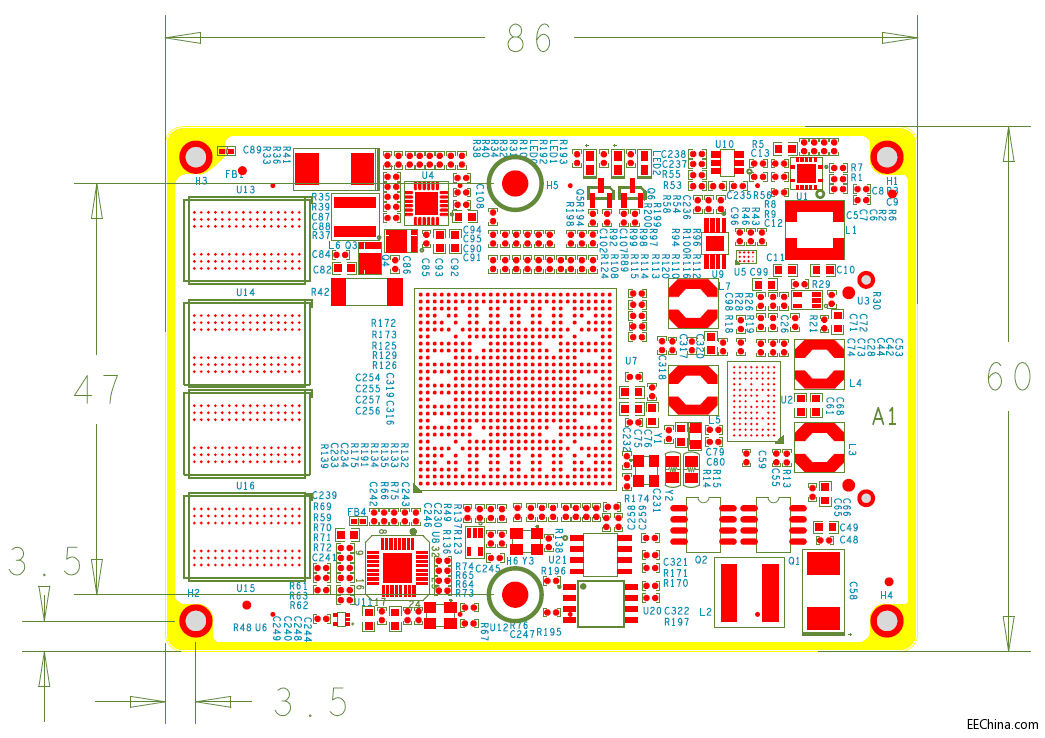

图9 SOM-TL8148机械尺寸图
图10 TL8148-EVM机械尺寸图 表 6

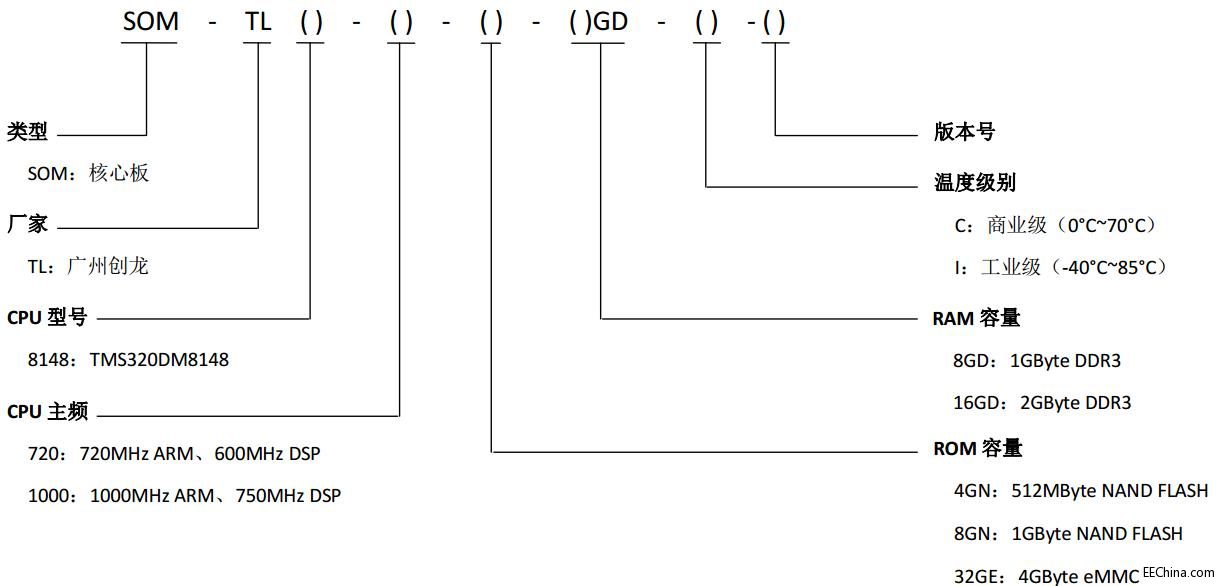

备注：标配为SOM-TL8148-720-32GE8GD-I，其他型号请与相关销售人员联系。 型号参数解释
图 11 详情了解
