4×4矩阵键盘数码管显示按键值程序
发布时间：2016-7-25 10:56
发布者：designapp
|

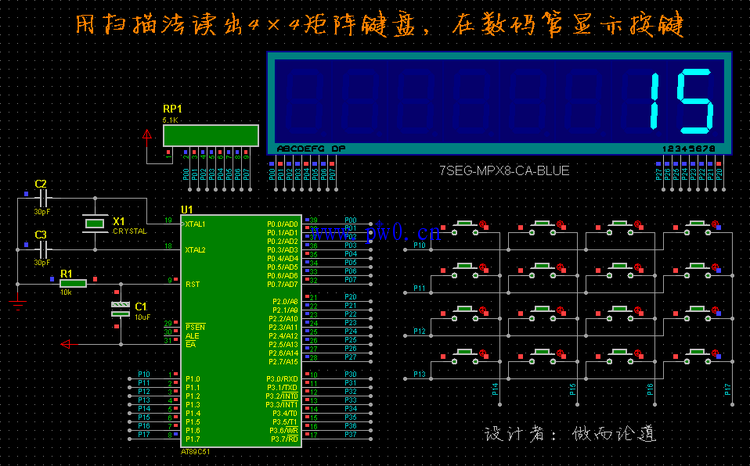

4×4矩阵键盘数码管显示按键值程序 //电路说明如下。 //单片机：使用51系列兼容的即可; //4×4矩阵键盘：接在P1口; //两位数码显示器： P0口输出七段码，P2口输出位选码。 //============================================================== //C语言程序如下。 /************************************************************* * 文件名: KEY_LED.c * 功能 : 对4×4矩阵键盘进行输出，在数码管后两位显示按键值。 **************************************************************/ #include #include #define uint unsigned int #define uchar unsigned char //uchar code table[10] = {0x03, 0x9f, 0x25, 0x0d, 0x99, 0x49, 0x41, 0x1f, 0x01, 0x09}; uchar code table[10] = {0xC0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90}; /************************************************************** * 名称 : Delay_1ms() * 功能 : 延时子程序，延时时间为 1ms * x * 输入 : x (延时一毫秒的个数) * 输出 : 无 ***************************************************************/ void Delay_1ms(uint x) { uint i; uchar j; for(i = 0; i < x; i++) for(j = 0; j <= 148; j++); } /************************************************************** * 名称： Keyscan() * 功能： P1外接4×4按键, 按照扫描法读出键值 * 输出： 按键值0~15/如无键按下, 返回16 ***************************************************************/ uchar Keyscan(void) { uchar i, j, temp, Buffer[4] = {0xef, 0xdf, 0xbf, 0x7f}; for(j = 0; j < 4; j++) { //循环四次 P1 = Buffer[j]; //在P1高四位分别输出一个低电平 temp = 0x01; //计划先判断P1.0位 for(i = 0; i < 4; i++) { //循环四次 if(!(P1 & temp)) //从P1低四位，截取1位 return (i + j * 4); //返回取得的按键值 temp <<= 1; //判断的位，左移一位 } } return 16; //判断结束，没有键按下，返回16 } //呵呵，实质性的语句不过8行，就是这么简练! /************************************************************** * 名称： Display(uchar k) * 功能： 将参数分成十位、个位分别显示 * 输入： k (键盘数值) * 输出： P0口输出七段码，P2口输出位选码 ***************************************************************/ void Display(uchar k) { P2 = 0; //消隐 P0 = table[k / 10]; P2 = 0x02; Delay_1ms(5); //显示5ms十位 P2 = 0; //消隐 P0 = table[k % 10]; P2 = 0x01; Delay_1ms(5); //显示5ms个位 } /************************************************************** * 名称 : Main() * 功能 : 主函数 ***************************************************************/ void Main(void) { uchar Key_Value = 16, Key_Temp1, Key_Temp2; //两次读出的键值 while(1) { //---------以下读入按键、消抖、等待按键释放 P1 = 0xff; Key_Temp1 = Keyscan(); //先读入按键 if(Key_Temp1 != 16) { //如果有键按下 //Delay_1ms(10); //延时一下 Display(Key_Value); //可用显示代替延时 Key_Temp2 = Keyscan(); //再读一次按键 if (Key_Temp1 == Key_Temp2) {//必须是两次相等 Key_Value = Key_Temp1; //才保存下来，这就是消除抖动 while(Keyscan() < 16) //等待按键释放 Display(Key_Value); //等待期间显示键值 //---------以下是对按键的处理 Display(Key_Value); //显示键值 } } Display(Key_Value); //没有按键按下，也显示键值 } } //用PROTEUS仿真运行时的屏幕截图如下：  |
