内置MOS六级能效适配器电源芯片方案SM8022
发布时间：2016-7-19 15:44
发布者：zmk816
SM8022是一款低功耗的电流模式PWM离线式控制开关电源芯片，内置高压开关MOS管，待机功耗小于60mW@220Vac。采用自适应多模式工作方式，根据负载情况，自动切换到Burst模式，PFM模式，或者PWM模式，满足系统的低待机功耗，高转换效率的要求。内部集成多种保护功能，如过流保护、过载保护、VDD过压保护和VDD欠压保护等多种保护。

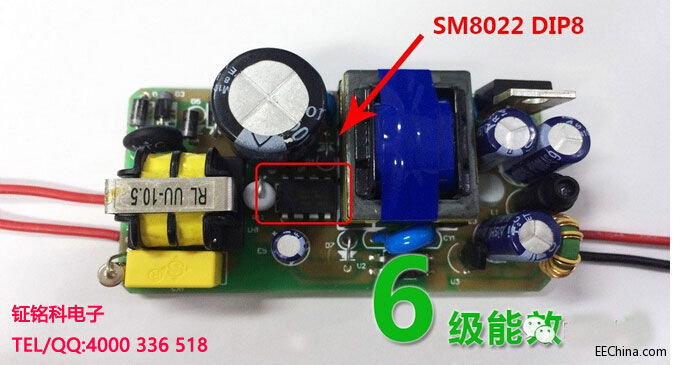

一、芯片特点 待机功耗小于60mW@220Vac 内置优化的OCP补偿 自适应多模式工作，根据负载情况，自动切换到Burst模式、PFM模式或PWM模式 内置前沿消隐电路（LEB） 内置斜率补偿电路 逐周期峰值电流限制 开机软启动 具有过流保护、过载保护、VDD过压保护等多种保护 二、典型应用 2.1 实物图   2.2 待机功耗与效率测试  2.3 Start-up波形图  115Vac满载 TST_DELAY=1.56S 2.4 开关波形图 Vin=264Vac满载 CH1：Vka=80V；CH2：Vds=552V 2.5 电磁干扰测试  传导波形  辐射波形 |
