品佳力推基于Infineon技术和产品的120W TV电源解决方案
发布时间：2016-6-14 11:10
发布者：eechina
大联大旗下品佳推出基于Infineon的数字式PFC-LLC组合控制器IDP2302的120W TV电源解决方案。IDP2302是英飞凌第二代数字电源控制器，SO-16封装，集成了PFC+LLC控制器、高压启动单元、高压侧驱动，专用于TV电源系统的开关模式电源应用。

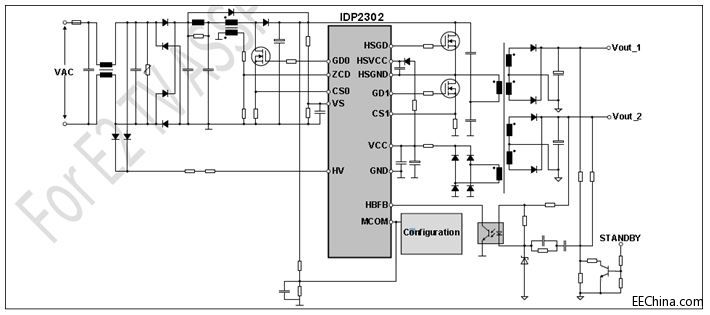

图示1-大联大品佳推出的基于Infineon IDP2302的120W TV电源解决方案系统框架图 大联大品佳力推的Infineon的IDP2302是一款高度集成的多模功率因数校正（PFC）和半桥LLC（HB LLC）控制器。PFC控制器的多模操作和LLC MOSFET的零电压开关能够显着提升电源转换效率，特别是轻负载效率，而集成高压启动电池、PFC转换器稳压器、MOSFET驱动器和PFC与LLC控制器间的内部通信则可最大限度降低系统成本。通过集成高压启动电池和先进的突发（burst）模式控制可避免对辅助电源的需要。借助有源X-CAP放电功能可实现突发模式期间的低待机功耗。同时，自带的全面保护功能可显着提高系统工作安全性。多达40个不同参数可确保系统设计期间的灵活性，以实现最高性能。所有这些特性使IDP2302成为市场上用于PFC-HB LLC谐振转换器的极具竞争力的AC/DC控制器。 电源规格如下：
大联大品佳此次推出的120W TV电源参考设计使用的是DPAK功率MOSFET。对于LEDTV，纤薄的SMPS板是希望，也是挑战——由于有关有源和被动组件的限制。与用于传统TV SMPS设计的Fullpak MOSFET相比，DPAK MOSFET的优势在于组件厚度和封装工艺的简便性。在此参考设计中，FPC级使用两个并联的IPD50R280CE，LLC级使用2个IPD50R1K4CE。 120W TV电源参考设计之主要组件

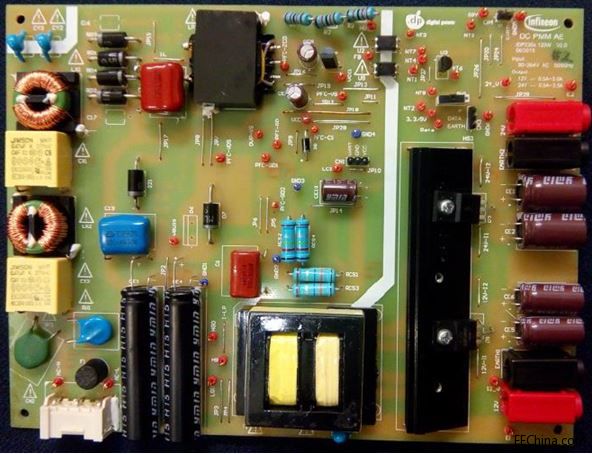

图示2-大联大品佳推出的基于Infineon IDP2302的120W TV电源解决方案照片 |
