如果您要设计异构多核SoC，不妨看一下Arteris的NCore缓存一致性IP

发布时间：2016-6-8 15:25 发布者：eechina

如今的SoC越来越复杂，往往包含多种功能模块，如CPU、GPU、DSP、FPGA等等。这样的SoC设计不太可能全部由一个公司独立完成，参考、购买其他公司IP的情况非常普遍。有些公司非常精通某些领域的设计，比如我们今天将要介绍的Arteris，它在片上互连方面具有独到的造诣。

Arteris成立于2003年，总部位于美国加州Campbell市。2005年该公司推出第一款片上互连（Network-on-Chip，NoC）产品，之后又相继推出FlexNoC、FlexPSI、FlexNoC Resilience Package和FlexNoC Physical等IP。

您可能从未听说过Arteris，但很多知名的大公司都已经采用了Arteris的SoC架构，其中包括手机应用的三星、高通、海思、展讯，汽车应用的德州仪器、NXP，以及SSD应用的Altera。这些半导体巨头在SoC设计方面实力雄厚，但仍要引进Arteris的架构，这足以说明Arteris的价值。

Arteris最新推出的IP产品叫作NCore，这是一种在异构多核SoC设计中保证缓存一致性的互连方案。

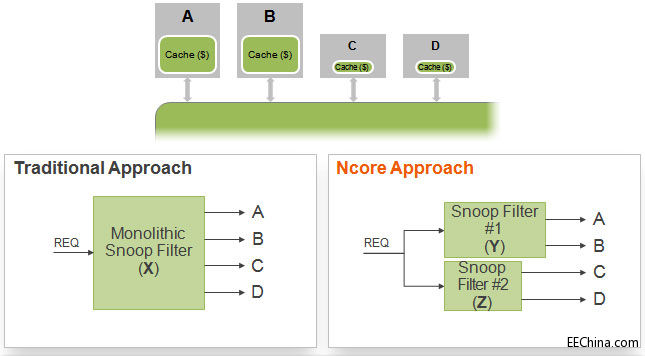

缓存与处理单元紧密匹配。与片外DRAM相比，缓存的延迟低、带宽大、功耗小，设置缓存可以大幅提升芯片性能。缓存产生多个数据拷贝，硬件缓存可实现扁平、共享的存储数据。这些数据拷贝必须保持一致，对软件不产生任何影响。但如何管理这些硬件拷贝是个挑战，需要大量的通信才能完成。解决这个问题的方法是探听（snoop）：探听过滤器通过跟踪缓存内容来降低通信压力。

NCore在整个系统中的作用如图1所示，它连接各种一致性端口（如CPU、GPU）、非一致性端口（如图像处理、显示处理、子系统和外设等）和存储端口。其内部结构如图2所示，它包含了一致性端口的接口，而且为非一致性端口配置了代理缓存，使得非一致性单元的性能得到提升。最重要的部分是探听过滤器目录，它支持多种一致性模型，多个可配置的探听过滤器为管理各种不同的缓存提供了方便。
