如何分辨直流充电桩和交流充电桩？
发布时间：2016-5-30 13:14
发布者：designapp

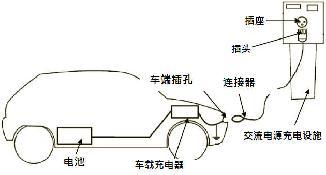

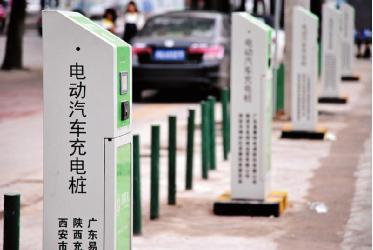

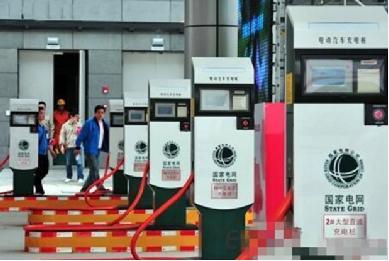

大家知道，充电桩是给电动汽车”加油”的充电设施，学名叫“非车载充电机”。充电桩又分为交流充电桩和直流充电桩，那么交流桩和直流桩又有什么不同呢? 一、什么是充电桩 充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。  图1 路边的充电桩 充电桩目前分为交流充电桩和直流充电桩。交流桩输出单相/三相交流电通过车载充电机转换成直流电给车载电池充电，功率一般较小(有7kw、22kw、40kw等功率)，充电速度一般较慢，故一般安装在小区停车场等地。  图2 交流充电示意图 直流充电桩(或称非车载充电机)则是直接输出直流电给车载电池进行充电，功率较大(有60kw、120kw、200kw甚至更高)，充电速度较快，故一般安装在高速公路旁的充电站。  图3 直流充电示意图 那么从桩的外观怎么判断一个桩是直流桩还是交流桩呢? 一般来说，直流充电桩体型比较粗犷(由于内部有一定数量的AC-DC电源模块，功率越高，模块数量越多，桩体越大)，交流充电桩比较娇小。更明显的一点差别是：其枪头(充电线路)不一样，直流充电桩是9线插头，而交流充电桩是7线插头。 二、直流充电桩的充电线路  图4 直流充电示意图 如上图，直流充电桩输出由9根线组成，分别是： l直流电源线路：DC+、DC-; l设备地线：PE; l充电通信线路：S+、S-; l充电连接确认线路：CC1、CC2; l低压辅助电源线路：A+、A-。 直流充电桩就是通过这9根线给电动汽车进行充电，详细的充电流程我们将在后续的文章进行介绍。 三、交流充电桩的充电线路  如上图，交流充电桩输出由7根线组成，分别是： l交流电源线路：L1、L2、L3; l设备地线：PE; l中线：N; l连接确认线路：CC; l控制引导线路：CP。 交流充电桩就是通过这7根线给电动汽车进行充电。 |
