一起学习运算放大器的调试
发布时间：2016-4-26 14:02
发布者：designapp
关键词：
运算放大器
|

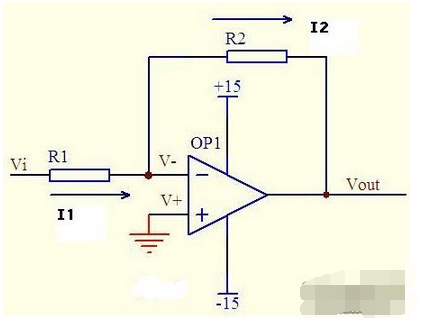

相信做硬件设计的人应该都知道，运算放大器，运算放大器的作用在电路设计中不可忽视。运算放大器是作为最通用的模拟器件，应用十分的广泛，在ADC采样前端、信号变换调理、电源电路等场合中得到了广泛的应用。在大学的时候，学习模电的过程中，相信大家对于运放也十分的头痛，对于它的放大啊倍数这个是最难调试的。而且运算放大器的电路图又特别多，给我们造成了十分多的困扰。今天就让我们一起慢慢学习运算放大器，学习运算放大器的知识。 首先介绍下运放的基本电路图：  运算放大器是一种直流耦合﹐差模(差动模式)输入、通常为单端输出的高增益电压放大器，虽然运放外围电路简单，不过在使用过程中还是有很多需要注意的地方。 运算放大器具有两个输入端和一个输出端，如上图所示，标有“+”号的输入端为“同相输入端”，标有“一”号的输入端为“反相输入端”，如果先后分别从这两个输入端输入同样的信号，则在输出端会得到电压相同但极性相反的输出信号;输出端输出的信号与同相输人端的信号同相，而与反相输入端的信号反相。 通常我们在电路设计使用运算放大器时，一般会将其输出端与其反相输入端连接，形成一负反馈组态。即是上图中所示状态，原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。 |
