EMC原理传导(共模差模) 辐射(近场远场) 详解

发布时间：2016-4-26 13:21 发布者：designapp

关键词： EMC , 噪声

EMC 滤波器主要是用来滤除传导干扰，抑制和衰减外界所产生的噪声信号干扰和影响受到保护的设备，同时抑制和衰减设备对外界产生干扰。而辐射干扰主要通过屏蔽的手段加以滤除。

EMC概念介绍

EMC(electromagnetic compatibility)作为产品的一个特性，译为电磁兼容性;如果作为一门学科，则译为电磁兼容。它包括两个概念：EMI和EMS。EMI(electromagneticinterference)电磁干扰，指自身干扰其它电器产品的电磁干扰量。EMS (electromagneticsusceptibility)电磁敏感性，也有称为电磁抗扰度，是指能忍受其它电器产品的电磁干扰的程度。因此，电磁兼容性EMC一方面要滤除从电源线上引入的外部电磁干扰(辐射+传导)，另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。

从滤波器的功能来看，它的作用是允许某一部分频率的信号顺利的通过，而另外一部分无用频率的信号则受到较大的抑制，它实质上是一个选频电路。而我们常见的低通滤波器功能是允许信号中的低频或直流分量通过，抑制高频分量或干扰噪声。

电源噪声干扰在日常生活中很常见。比如你正在使用电脑的时候，当手机信号出现时，电脑音响会有杂音。比如电话或手机通话时有嗞嗞的杂声。又比如使用电吹风烫头发时，电视机不但会产生噪音，而且屏幕会出现很大的雪花般的条纹。这都是一些常见的噪声信号干扰，但实际上有些干扰日常看不到，一但受到影响就有可能措手不及，甚至找不到根源。这些噪声信号如果出现在自动化仪器，医疗仪器有可能带来极大的损失甚至生命安全。比如，会造成自动化仪器误动作，造成医疗仪器失控等等。

我们常说的噪声干扰,是指对有用信号以外的一切电子信号的一个总称，也可以理解为电磁干扰。最初，人们把造成收音机之音响设备所发出噪声的那些电子信号，称为噪声。但是，一些非有用电子信号对电子电路造成的后果并非都和声音有关，因此，后来人们逐步扩大了噪声概念。如：某一频率的无线电波信号，对需要接收这种信号的接收机来讲，它是正常的有用信号，而对于另一频率的接收机它就是一种无用信号，即是噪声。

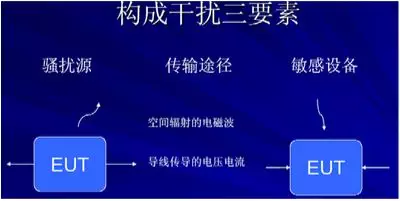

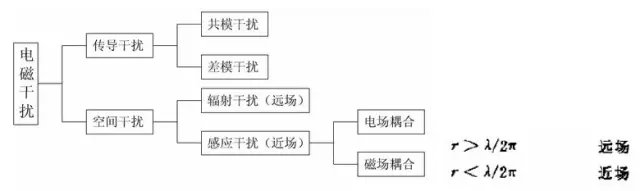

噪声按传播路径来分可分为传导噪声干扰和空间噪声干扰。其传导干扰主要通过导体传播,通过导电介质把一个电网络上的信号耦合(干扰)到另一个电网络,其频谱主要为30MHz以下。而空间噪声干扰源通过空间把其信号耦合(干扰)到另一个电网络,其频率范围比传导噪声频率宽很多,30Hz-30GHz。传导噪声干扰可以通过设计滤波电路或追加滤波器的方法来进行抑制和衰减，而空间辐射干扰主要通过主要应用密封屏蔽技术，在结构上实行电磁封闭。目前为减少重量大都采用铝合金外壳，但铝合金导磁性能差，因而外壳需要镀一层镍或喷涂导电漆，内壁贴覆高导磁率的屏蔽材料。

上面我们提到传导噪声干扰，又分为差模干扰与共模干扰两种。差模干扰是两条电源线之间(简称线对线)的噪声，主要通过选择合适的电容(X电容)，差模线圈来进行抑制和衰减。共模干扰则是两条电源线对大地(简称线对地)的噪声，主要通过选择合适的电容(Y电容)，和共模线圈来进行抑制和衰减。我们常见的低通滤波器一般同时具有抑制共模和差模干扰的功能。
