USB学习二：读取ID值

发布时间：2016-2-24 09:56 发布者：designapp

关键词： USB , PDIUSBD12

　　题记：熟悉了PDIUSBD12的硬件电路后，就应该进入USB的软件编程部分了。我想大家在初学USB时都会遇到和我一样的困惑：拿起USB协议的相关文档埋头苦看，看半天还是什么又枚举又配置的看是看了，可是回头来好像什么都不懂;理论不行咱就动手吧，可是一找参考程序，可苦了咱，一上来就是一大堆的共同体，谁记得了啊，看了这个就忘了那个，到头来和看书好像一个效果。貌似很复杂很庞大的USB驱动，呵呵，我们不能一次性消化你，我就肢解了你再消化!那么第一个软件程序就来个最简单的(圈圈都给我们写好了程序了，还愁什么)，对，就读取D12的ID值。

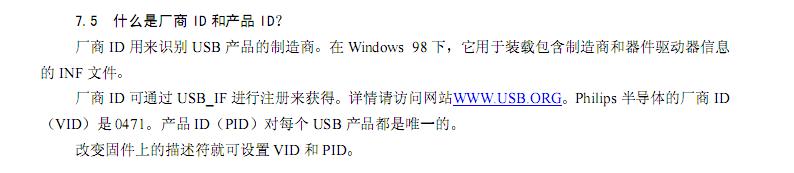

　　先了解下什么是ID(特权同学也是现学现卖，不好意思了)：
　　

　　我也不是弄得特别懂，反正最后读出来的ID=0x1012那就对了。
　　还得做个说明，我用的不是圈圈的USB板子，外围电路搭的也不一样，而是如笔记一里把D12做外部RAM扩展用了。另外，由于手头串口线恩多就是没有一条合适的，所以通过串口精灵显示的部分就简单的改由1602LCD显示ID值了。但是基本的思路都是相通的，要的就是这个!
　　贴个主程序：
[color=]　　///////////////////////////////////////////////

[color=]　　//函数：main

[color=]　　//说明：主程序

[color=]　　//入口：无

[color=]　　//返回：无

[color=]　　///////////////////////////////////////////////

[color=]　　void main(void)

[color=]　　{

[color=]　　init_lcd1602(); //初始化lcd1602

[color=]　　while(1)

[color=]　　{

[color=]　　display_id(read_d12_id()); //读取并显示ID值

[color=]　　}

[color=]　　}

[color=]　　主程序一贴就知道这个实验会是超级简单(入门嘛呵呵)。重点是来看USB的读写指令数据部分的驱动程序。

[color=]　　先看宏定义：

[color=]　　/*D12寄存器的地址分配*/

[color=]　　/*xdata ----> 可寻址片外ram (64k地址范围:0000H-FFFFH)*/

[color=]　　#define D12_DATA 0xEFF0 //偶数是数据地址

[color=]　　#define D12_COMMAND 0xEFF1 //奇数是命令地址

[color=]　　上面为什么如此定义呢，因为笔记一里提到过，D12是被做外部RAM扩展了，P0口接的是D12的8bit数据端口，而CS_N被接到了P2.4口，所以寻址时CS_N一定必须为低，也即P2=EF，P2和P1就构成了外部RAM的地址。

[color=]　　///////////////////////////////////////////////

[color=]　　//函数：write_d12

[color=]　　//说明：把数据或者命令送入D12

[color=]　　//入口：uint addr:送入D12的地址 D12_DATA或者D12_COMMAND

[color=]　　// uchar dat:送入D12的数据或者指令

[color=]　　//返回：无

[color=]　　///////////////////////////////////////////////

[color=]　　void write_d12(uint addr, uchar dat)

[color=]　　{

[color=]　　*((uchar xdata *) addr) = dat;

[color=]　　//addr就是外部RAM的地址，把dat赋给这个地址即可

[color=]　　}

[color=]　　///////////////////////////////////////////////

[color=]　　//函数：read_d12

[color=]　　//说明：从D12读出数据

[color=]　　//入口：uint addr:送入D12的地址

[color=]　　//返回：uchar *addr:返回一字节数据

[color=]　　///////////////////////////////////////////////

[color=]　　uchar read_d12(uint addr)

[color=]　　{

[color=]　　return *((uchar xdata *) addr);

[color=]　　//返回addr这个外部RAM上的数据，addr只能是D12_DATA

[color=]　　}

[color=]　　再来看读取ID这个程序是如何实现的：

[color=]　　///////////////////////////////////////////////

[color=]　　//函数：read_d12_id

[color=]　　//说明：从D12读出其ID

[color=]　　//入口：无

[color=]　　//返回：uint id:USB的ID值

[color=]　　///////////////////////////////////////////////

[color=]　　uint read_d12_id(void)

[color=]　　{

[color=]　　uchar idtem1=0,idtem2=0;

[color=]　　uint id="0";

[color=]　　write_d12(D12_COMMAND,0xfd); //发送读取ID的指令

[color=]　　idtem1 = read_d12(D12_DATA); //读第一个字节

[color=]　　idtem2 = read_d12(D12_DATA); //读第二个字节

[color=]　　id = idtem1+(idtem2*256); //把连个字节赋给一个uint型变量

[color=]　　return id; //返回读出的ID值

[color=]　　}

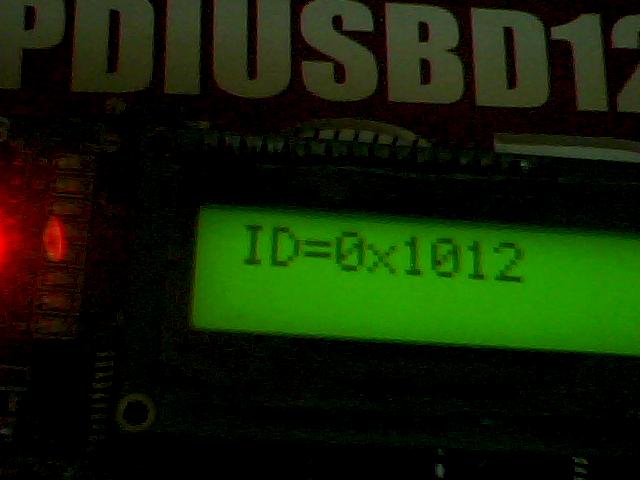

　　显示效果：
　　
