供应手机测试用高频探针与高频测试线

awnatech

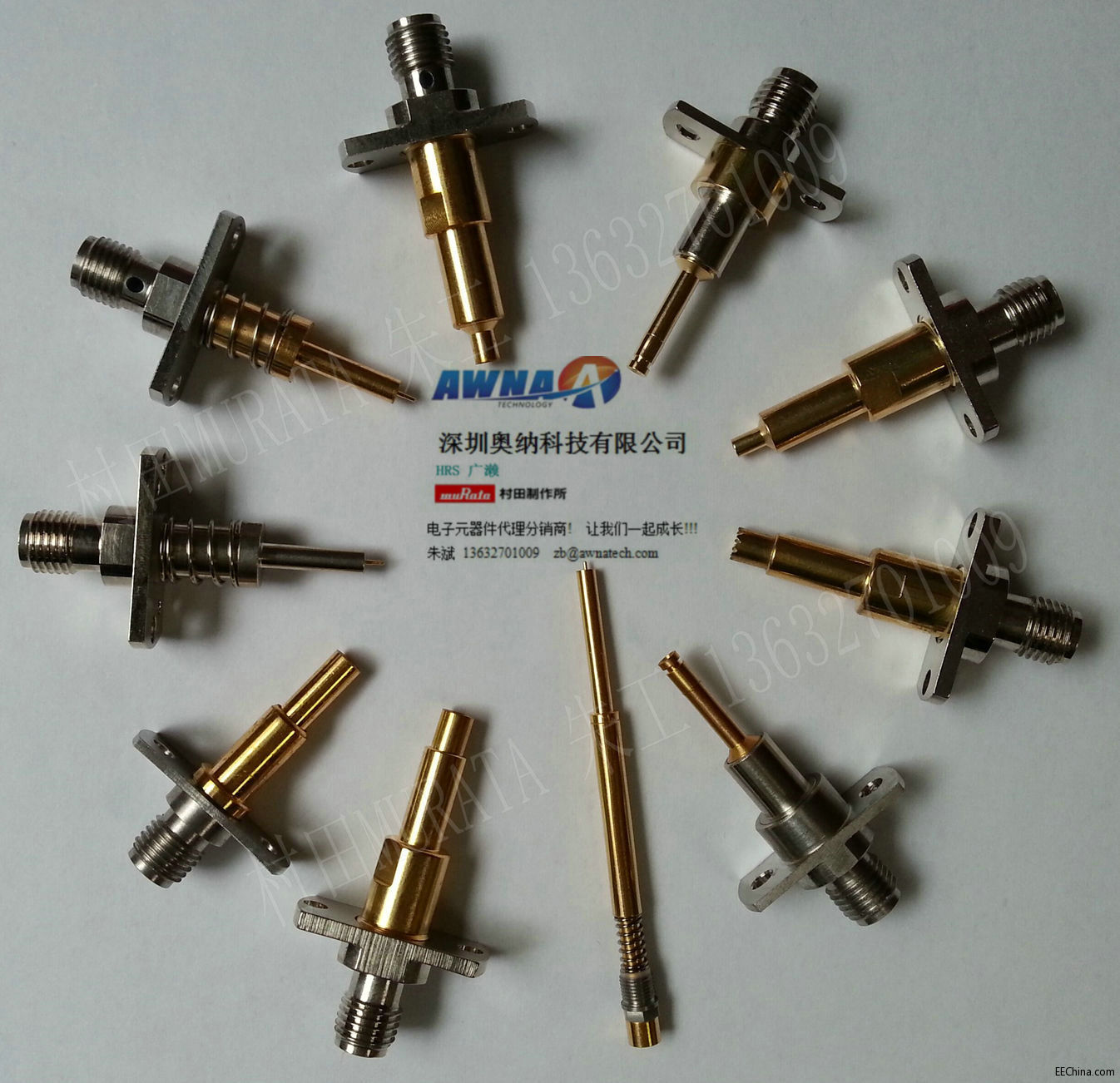

供应手机测试，WIFI测试用射频探针与射频扣线

深圳奥纳科技有限公司专业代理销售高频探针,高频测试线,高频测试头,射频头,射频测试头,射频测试线,高频转接头,手机测试头,手机测试线等手机测试耗材.产品分进口与国产两种.进口的一般订货4-6周交货.国产的一般3-5天交期.量大价优.质量可靠.目前已与多家大型手机工厂签约合作.

欢迎咨询订购.朱工13632701009 zhubin79@126.com zb@awnatech.com

我们主要销售日本村田MURATA品牌,广濑HRS品牌,及电连ECT品牌.常用的型号如下:

MM126036村田射频头 MM126314村田射频头 MM126320村田高频探针 MM121500村田射频头

MM121530村田高频头 MM121531村田射频头 MM121540村田射频探针 MM126038村田射频头

MM126056村田转接头 MM121496村田高频头 MM206411村田高频探针 MM126064村田高频头

MM121660村田射频头 M19600村田高频探针 MM201610村田射频头   MM121491村田射频头

MM201554村田射频头 MM121546村田高频针 MM201511村田高频探针 MM201552村田测试头

MM206612村田射频头 MM121592村田射频头 MM206810村田射频头   MM126515 村田射频头

MM121497射频探针   I-PEX 射频连接器:90576-0001  90577  90539-001

MXHS83QE3000村田测试线 MXHQ87WA3000村田射频线  MXHQ87WJ3000村田射频线MXHQ87PA3000射频线

HRS射频头MS-156-HRMJ-2    HRS射频头MS-156-HRMJ-3       HRS高频头MS-156-HRMJ-5

HRS射频头MS-156-HRMJ-6    HRS高频探针MS-156-HRMJ-9     HRS射频头MS-156-HRMJ-10

HRS射频头MS-156-HRMJ-12   HRS射频测试头MS-156-HRMJ-14  HRS高频探针MS-156LP-HRMJ-4

HRS射频头HRSMS-156-C(LP)-1  HRS射频头MS-156-C(LP)-2    HRS高频头MS-156-088LP-H1

HRS射频线MS-156-088LP-H2    HRS高频线MS-156C-LP-068    HRS射频头MS-156-HRMJ-H1

HRS射频线MS-156LP-HRMJ-8    HRS射频头MS-156-HRMJ-29    HRS高频探针HRMJ-U.FLP-ST2(40)

HRS射频头MS-180-HRMJ-1      HRS射频头MS-180-HRMJ-3     HRS射频头MS-180-HRMJ-F2

HRS射频头MS-180-HRMJ-F5     HRS射频头U.FLP-ML51.J-PA(F)-ST

HRS射频线HRMP-ML51LP-DTR178-350RS  HRS 射频线MS180LH1-HRMJ-088V300

ECT一代射频线818000080      ECT三代射频线81800515        ECT三代射频线818001237

ECT四代射频线818001347      ECT四代射频线818001098

I-PEX品牌的90539-001

朱先生13632701009   电话:0755-85293010-8001  邮箱:zb@awnatech.com   zhubin79@126.com

地址:深圳市龙华新区民治大道牛栏前大厦C618

awnatech

1代射频测试探针,RF机用射频头  RF射频头  1代射频头  MURATA射频头
1代射频探针MM126036由日本MURATA生产.产地日本.主要用于射频信号测试.应用于手机测试,WIFI模块测试,路由器模块测试,儿童手表模块测试等等.MURATA射频头质量可靠.性能稳定.
1代射频头主要匹配1代RF射频同轴连接器进行测试.目前市面上有很多品牌的RF座都可兼容MURATA品牌的.所以MURATA的射频头MM126036相应也可以测试各大兼容品牌的RF射频同轴连接器.
下面列举下常用的1代RF射频连接器品牌及相应型号.

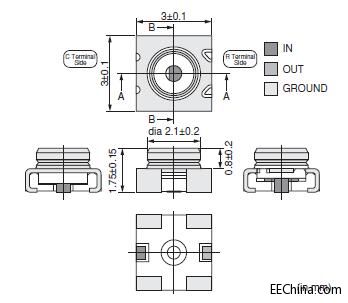

第一代RF Switch射频同轴连接器：尺寸是3.0*3.0*1.75mm，测试直径2.1mm
村田型号 MM8430-2610  ；宣德型号是C90P101   ；ECT型号是818000001 818000251。

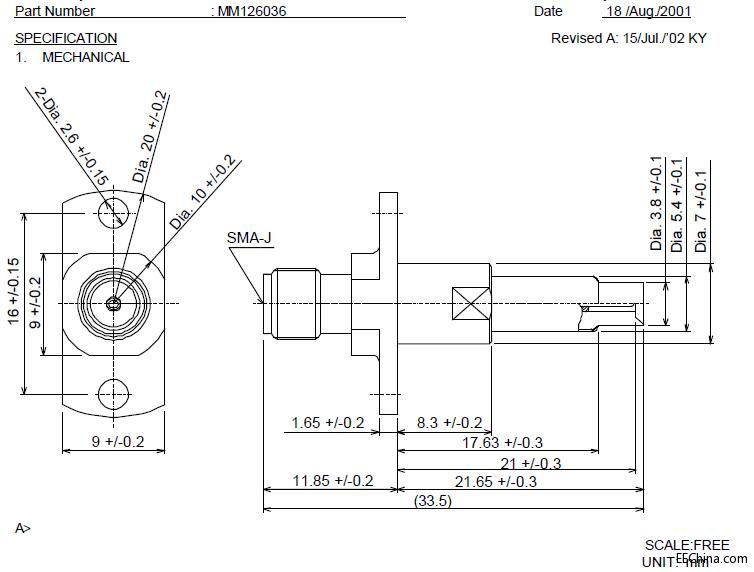

1代射频头MM126036的尺寸与参数如下:

RATING:
Item Specification
Voltage Rating 250V r.m.s. maximum
Nominal Frequency Range DC to 6GHz
Nominal Impedance 50W
Temperature Rating -40°C to +90°C
Insulation Resistance 500 MW minimum
Withstanding Voltage No evidence of breakdown
Initial Contact Resistance
(without conductor resistance)
Center contact 25.0mWmax.
Outer contact 20.0mWmax.
Voltage Standing Wave Ratio (V.S.W.R.) Meet the requirements of following spec.
1.6max.(DC~3GHz)
2.0max.(3~6GHz)
Insertion Ioss 0.6dBmax. (DC~3GHz)
1.5dBmax.(3~6GHz)
Durability 1M cycles

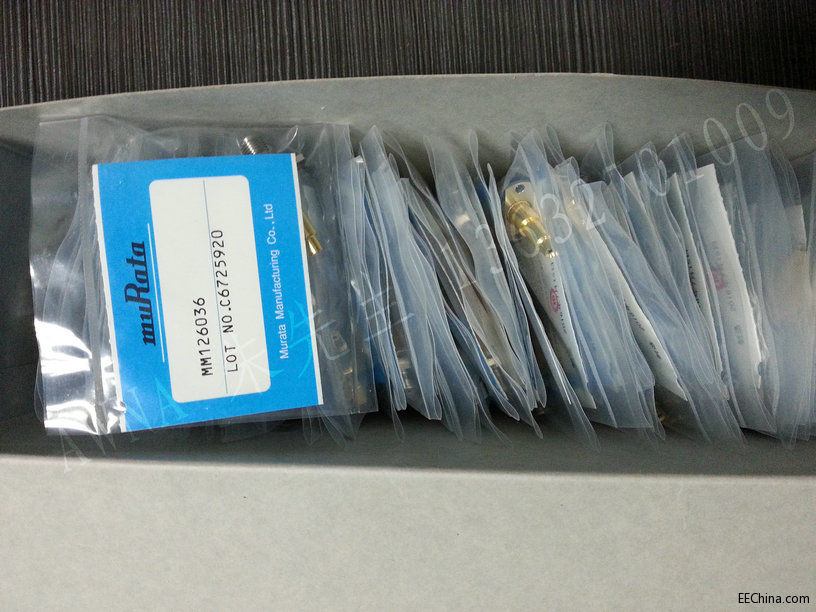

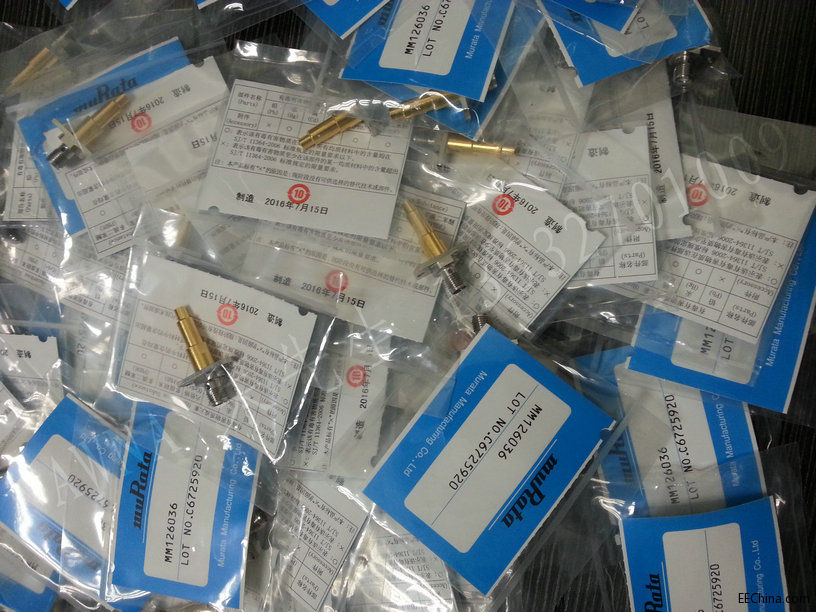

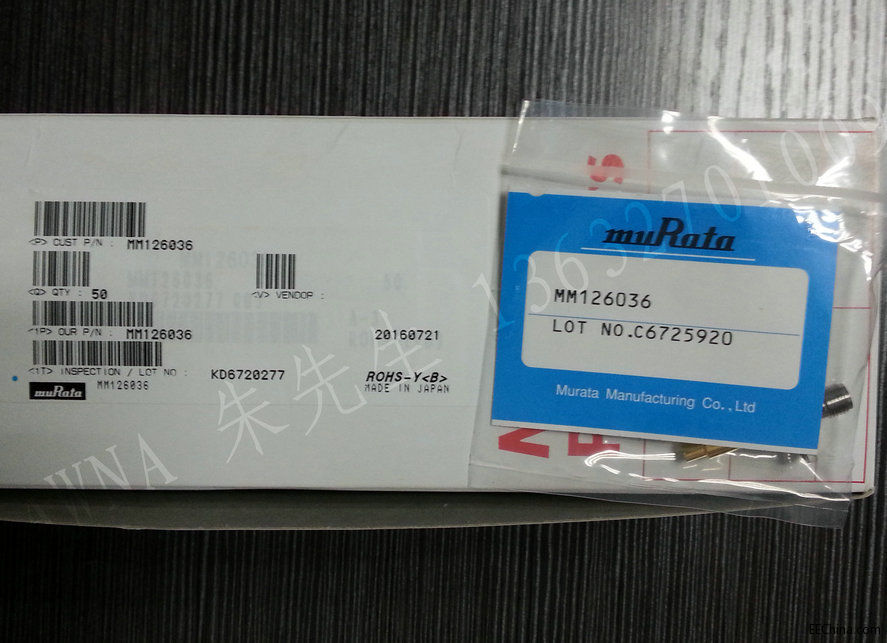

实物图片如下:
