【从零开始走进FPGA】 LCD1602 Hello World

发布时间：2016-2-17 08:38 发布者：designapp

关键词： FPGA , LCD1602

　　前面说过，在C,C++等语言学习中，“Hello World”将会是第一个学习的代码，但是在FPGA中由于电路驱动的复杂性，与单片机雷同，我们无法在电脑上实现“Hello World”的显示，而必须依靠相关硬件。因此我们不得不在一定的基础上，才能讲解关于LCD1602字符液晶的驱动，以及Hello World的显示。
　　雷同于前面MCU按键消抖动移植代码，此处也可以移植MCU LCD1602驱动代码。本例程不是Bingo原创，是按照网友“小时不识月”的代码，移植修改最后定型为Bingo版本(O(∩_∩)O哈哈~)。
　　电路图此处不解释，太简单了。
　　一、驱动说明
　　由于FPGA的高速并行操作，并非顺序执行，在代码上与MCU有所不同。此处先讲解驱动原理：

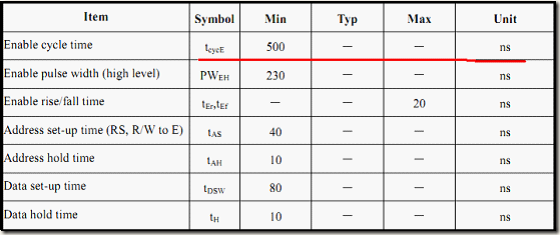

　　(1)分频以得到500KHz固定的频率，初始化LCD1602。如下图所示，LCD_EN的频率应该控制在2M以内(不同的LCD1602参数会有所不同)。
　　

　　(2)通过三段式状态机，来初始化以及给数据。
　　(3)通过循环读取某一“数组”，循环给LCD1602数据，以接口形式方便改变。
　　二、FPGA LCD1602 FSM
　　1. 代码
　　/*************************************************
　　* Module Name : lcd1602_driver
　　* Engineer : Crazy Bingo
　　* Target Device : EP2C8Q208C8
　　* Tool versions : Quartus II 11.0
　　* Create Date : 2011-7-3
　　* Revision : v1.0
　　* Description :
　　**************************************************/
　　module lcd1602_driver
　　(
　　input clk,
　　input rst_n,
　　output lcd_en, // lcd enable
　　output reg lcd_rs, // record,statement
　　output lcd_rw,
　　output reg [7:0] lcd_data
　　);
　　parameter [127:0] line_rom1 = "I am CrazyBingo!";
　　parameter [127:0] line_rom2 = "Hello World*^_^*";
　　//--------------------------------------
　　reg [15:0] cnt;
　　always @ (posedge clk or negedge rst_n)
　　begin
　　if(!rst_n)
　　cnt
