如何使用二极管或三极管来设计交流信号开关?

发布时间:2015-11-27 15:05    发布者:designapp
关键词: 二极管 , 三极管
  简介:本文介绍了使用二极管三极管设计交流信号开关电路
  因为二极管加反偏压时会截止,加正偏压时会导通,利用此特性可设计电子开关。
  下图是开关接通时的输入输出波形图。其中V1是控制电压,相当于逻辑电路的输出端。
  当V1为0V(低电平)时,二极管导通,所以模拟开关闭合,输出端有输出。

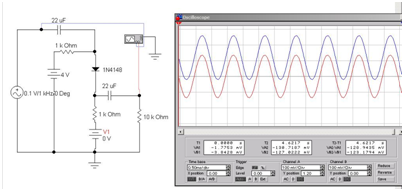

  图1开关导通
  当V1为5V(高电平)时,二极管截止,所以模拟开关断开,输出端无输出。

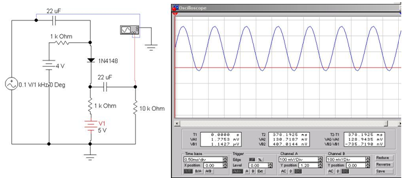

  图2开关断开
  三极管无基极电流时,三极管截止;有基极电流时,三极管导通,
  利用此特性可设计电子开关。
  其中V1为控制电压,高电平(5V)时,开关导通;低电平(0V)时,开关截止。

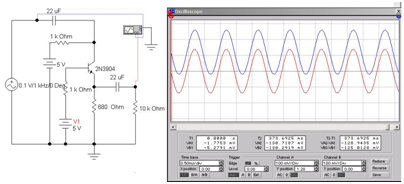

  图3开关导通



  图4开关截止
