电源外围保外围应用电路
发布时间：2015-11-27 14:25
发布者：designapp
|

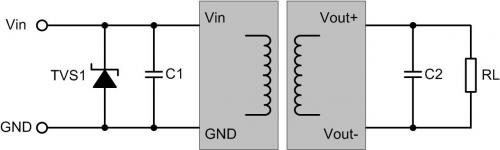

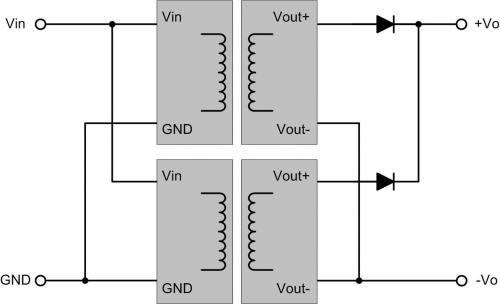

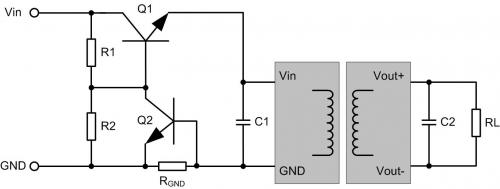

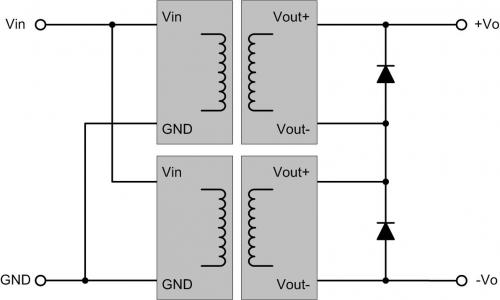

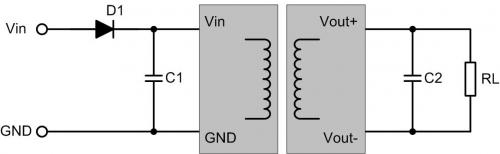

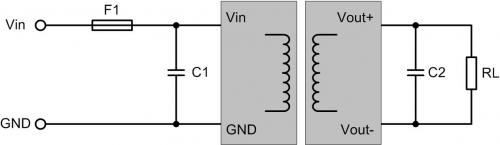

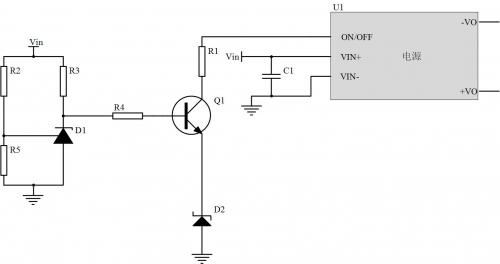

摘要：为了让电源更好的工作，常需添加一些必要的外围电路，如实现额外的保护特性，输出特殊的电压，获得更大的输出功率等。下文收集了一些常用的电源外围电路，供大家设计时参考。 1.1一、正负输出接成单路输出  如一个5V转±12V的电源，若临时需要5V转24V，可把负当地，正输出当24V电源，输出24VDC。应用时，在输出各方向并联一个二极管续流，防止两路启动时间不同，由一路通过负载给另一路的内部电路充电。 1.2二、两个电源的输出串联增大输出电压  如手上有两个5V转24V的电源，若临时需要48V输出，可输入并联，输出串联，每个电源的输出端，同样并联反向二极管，以防启动快的电源通过负载给另一个电源输出电路充电。 输出串联在要求输出不常用的电压时比较方便。如：需要输出一个17V的电源，找一个5V和一个12V输出的串联即可。 1.3三、输出并联，增大输出电流或冗余应用 注意：电源的并联有专门的技术解决方案，除非有特别的说明支持输出并联，一般而言，电源的输出不能直接并联。有关电源的并联应用，可参考之前的文章《解密：并联电源模块失效原因与解决方案》。  上图所示的应用，只能在两个规格参数相同，且输出电压精度比较高的两个电源中应用，作为简单的增加输出功率，或做建议冗余设计使用。 1.4四、防输入反接 电源一般不具备防反接功能，输入反接时容易损坏。最简单的防反接就是下图所示，输入串联一个二极管。电流比较大时，可将二极管换成内阻低的P沟MOS管降低损耗。  还有一种常见的防反接方案是用TVS，输入反接时，输入的电源通过TVS短路，能量不输入到后级电源里。  这个电路的优点是TVS能吸收浪涌能量，同时具备一定的防浪涌能力。缺点是要求前级电源有短路保护功能，不然反接后TVS容易过流进一步过热烧坏。 1.5五、防输出短路或过流 最简单的做法是在输入端或输出端串联一个自恢复保险丝，但自恢复保险丝的精度不高，过流保护的效果可能不如意。  另一种比较精确的方式是用检测输入/输出电流的方式，如下图。  通过检测RGND的电流，增大Q2的导通电压后，把Q1关断，停止供电，达到过流或短路保护的目的。 1.6五、输入过压/欠压保护 对于输入端带开关机控制的电源来说，关掉电源可以承受更高的输入过电压，输入欠压时，也能保护不会因过流损坏。如下图，通过简单的431基准检测电路，可精确设置过压或欠压保护值，保护电源在输入电压异常情况下不损坏。  |
