使用UC3842设计可调稳压电源
发布时间：2015-11-27 11:02
发布者：designapp

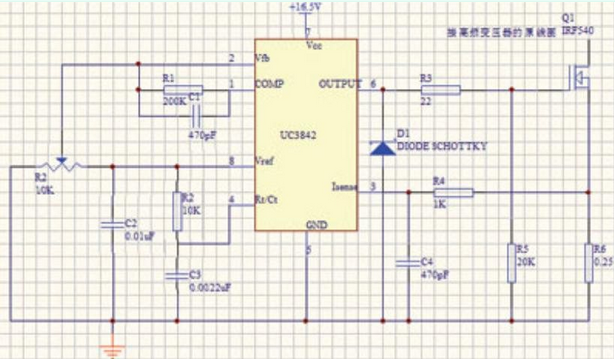

交流输入后通过整流滤波得到直流电压，经过LM317后获得16.5V的直流电压，作为UC3842芯片的启动电压。芯片启动后通过脉宽调制控制功率管的开关从而实现稳压输出。控制电路的核心是UC3842，其后级的高速开关功率管要求满足一定的耐压值和足够大的额定电流。这里可以选用IRF540，其耐压值高达100V，额定电流可以达到33A。高频变压器的升压系数为1.2，采用双桥间距为0.3mm的铁氧铁芯，由直径0.65mm的铜丝绕制而成。高频变压器出来的脉动直流电压，先通过二极管整理，再通过3个50V/3300μF的电解电容，和由一个33μH电感和2个104的电容构成∏型滤波器进行滤波后输出。其UC3842电路如图。 UC3842的工作频率由4脚和8脚间的RT和CT决定的。其内部的振荡频率最高可达500kHz。在本系统中RT和CT分别选用了10kΩ和0.045μF可以计算得其工作频率约为40kHz，符合开关电源的要求。在UC3842的2脚处接上一个10kΩ的电位器，通过调节电位器的阻值改变反馈电压，使脉宽的占空比发生变化，从而可以实现输出电压30～36V的连续可调变化。 |
