变压器杀手？三相不平衡！
发布时间：2015-11-17 13:23
发布者：designapp
关键词：
变压器
|

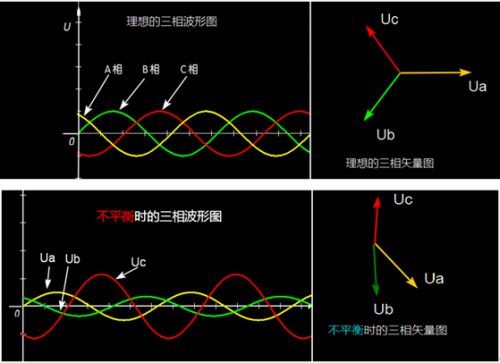

摘要：你是否遇到过大范围停电的时刻?你是否遇到过小区变压器烧毁惊心动魄的时刻?为什么看上去如此庞大的变压器在防护措施十分得当的情况下也会被烧毁呢?让我们来一起揭开“变压器杀手”的真面目——三相不平衡! 三相交流电是电能的一种输送形式，简称为三相电。一个三相平衡电路的三相电压源必须是正弦波，且频率相同，幅度相同，相位互差120度。就如同我们摄影机的三角支架一般，三边一样长，角度相隔一样，这样的一个平衡的三角支架可以给我们带来方便。但是如果我们的三角支架不平衡呢?那么势必会导致我们的摄影机不平衡，照出来的相片也是歪的。  图1.1 不平衡的三角支架 同样的道理如果我们的三相电不平衡的时候会带来哪些后果呢?事实上在实际的生活中绝对的三相平衡是不存在的，三相系统总是存在不同程度的不平衡现象。  图1.2 三相平衡和不平衡的对比图 不平衡严重时负荷相电流过大(增为3倍)，超载过多，可能造成绕组和变压器油的过热。绕组过热，尽缘老化加快;变压器油过热，引起油质劣化，迅速降低变压器的尽缘性能，减少变压器寿命(温度每升高8℃，使用年限将减少一半)，甚至烧毁绕组。变压器烧毁时后果不堪设想，尤其是大型变压器烧毁时，将会大致大范围停电。  图1.3 变压器烧毁图 不仅如此，当不平衡严重时，由于电流增为3倍，则发热量增为9倍，可能造成该相导线温度直线上升，以致烧断。且由于中性线导线截面一般应是相线截面的50%，但在选择时，有的往往偏小，加上接头质量不好，使导线电阻增大。中性线烧断的几率更高。同理在配电屏上，造成开关重负荷相烧坏、接触器重负荷相烧坏，因而整机损坏等严重后果。 致远电子给用户提供了一套远程电力监控方案，它可以自动为用户检测电力相关参数，如电压、电流的有效值、相角、谐波、功率、三相不平衡等电能量，一旦有异常发生可以第一时间通知用户，尽可能快的排除故障避免悲剧发生。  图1.4 远程监控方案 |
