继电器保护电路设计
发布时间：2015-11-16 11:41
发布者：designapp
关键词：
继电器
|

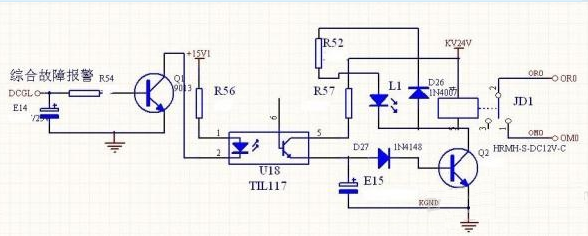

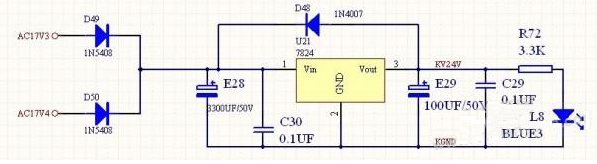

简介：光耦亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器。 去年年底，我完成了大功率开关电源主回路设计，该电路采用的是全桥拓扑经过高频变压器转换再整流，实验项目是三相进线15V/6KA输出。其中，主回路的保护设计及报警设计是必不可少的。我首先想到的是，通过单片机输出控制继电器动作，而且由于抗干扰的要求，我必须通过光耦隔离。。于是乎，光耦隔离继电器保护电路设计应需而生。 主要电路设计如下图：  该继电保护主要隔离应用的是TI公司生产的TIL117光耦芯片。该芯片无需供电，通过光耦二极管上拉15V电源输出15mA即可正常工作，有效隔离了输出侧对主回路的电磁影响。。 另外该电路还有一个+24V供电电源，大部分继电器设计的时候都需要24V，该电源设计图如下：  该电路主要的稳压芯片采用的是生产设计的UA7824芯片，该芯片输入电压可调范围宽，稳压性能好，功耗低价格低廉。在继电器电路设计的图纸中，稳压电源我大部分是用的这个芯片。 |
