高压电容补偿柜谐波滤波装置

rxdl0312

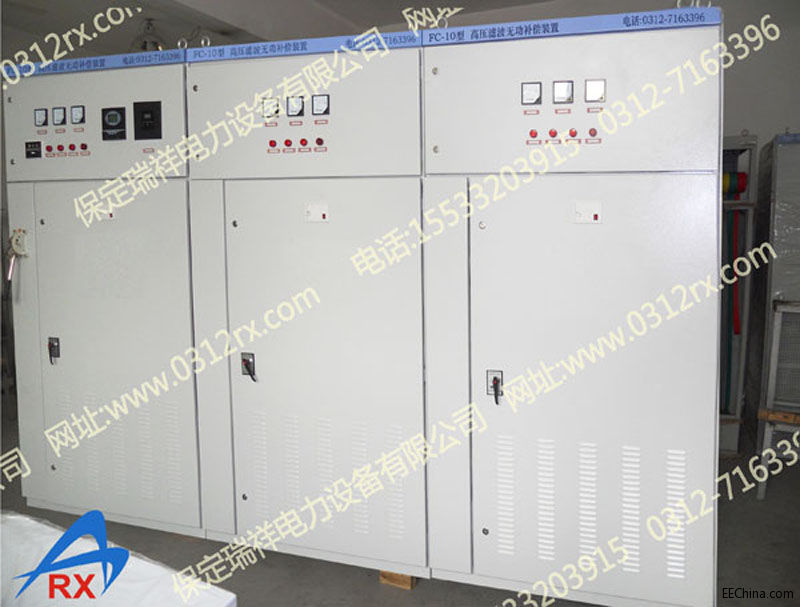

      FC-10型滤波补偿装置主要应用于高压（6KV、10KV）需要谐波治理的电力系统，设备采用大容量电抗器、电容器、放电线圈和无感电阻适当组合成LC滤波回路（单调谐滤波回路、高通滤波回路），该回路与谐波源并联。在实际设计中根据谐波电流的成份，大小以及无功需求情况进行设计，通过精确的仿真和计算，使得该滤波装置向谐波提供一个低阻抗通道。 http://www.0312rx.com/No.58.index.1.htm
       高次谐波的危害
       谐波污染对电力系统的危害是严重的，主要表现在：
       （1）谐波影响各种电气设备的正常工作。对如发电机的旋转电机产生附加功率损耗、发热、机械振动和噪声；对断路器，当电流波形过零点时，由于谐波的存在可能造成高的di／dt，这将使开断困难，并且延长故障电流的切除时间。
       （2）谐波对供电线路产生了附加损耗。由于集肤效应和邻近效应，使线路电阻随频率增加而提高，造成电能的浪费；由于中性线正常时流过电流很小，故其导线较细，当大量的三次谐波流过中性线时，会使导线过热，损害绝缘，引起短路甚至火灾。
       （3）使电网中的电容器产生谐振。工频下，系统装设的各种用途的电容器比系统中的感抗要大得多，不会产生谐振，但谐波频率时，感抗值成倍增加而容抗值成倍减少，这就有可能出现谐振，谐振将放大谐波电流，导致电容器等设备被烧毁。
       （4）谐波将使继电保护和自动装置出现误动作，并使仪表和电能计量出现较大误差。
       谐波对其他系统及电力用户危害也很大：如对附近的通信系统产生干扰，轻者出现噪声，降低通信质量，重者丢失信息，使通信系统无法正常工作，影响电子设备工作精度，使精密机械加工的产品质量降低；设备寿命缩短，家用电器工况变坏等。
