凌力尔特 推出电流模式、2MHz 升压型 DC/DC 转换器 LT8330
发布时间：2015-9-15 14:19
发布者：eechina
|

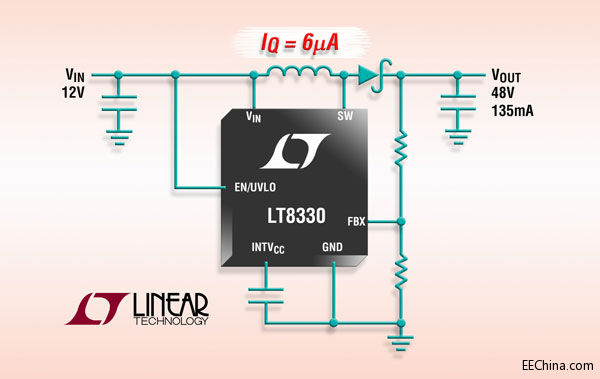

1A、2MHz、60V 升压 / SEPIC / 负输出 DC/DC 转换器具 6µA 静态电流 凌力尔特公司 (Linear Technology Corporation) 推出电流模式、2MHz 升压型 DC/DC 转换器 LT8330，该器件具内部 1A、60V 开关。LT8330 在 3V 至 40V 输入电压范围内工作，从而非常适合输入电源从单节锂离子电池到汽车输入的各种应用。LT8330 可以配置为升压、SEPIC 或负输出转换器。该器件采用固定 2MHz 开关频率，从而使设计师能够最大限度减小外部组件尺寸，并避开关键频段 (例如 AM 无线电频段)。突发模式 (Burst Mode) 工作将静态电流降至仅为 6µA，同时保持输出纹波低于 15mVP-P。3mm x 2mm DFN 或 TSOT-23 封装与纤巧外部组件相结合，可确保占板面积非常紧凑，同时最大限度降低解决方案成本。 LT8330 的 330mΩ 开关提供高达 90% 的效率。准确的 1.6V EN/UVLO 引脚门限允许设定欠压闭锁 (UVLO) 以实现最佳系统性能。单个反馈引脚允许设定正或副输出电压。其他特点包括内部补偿、软启动、频率折返和过热停机保护。 LT8330EDD 采用 3mm x 2mm DFN-8 封装，LT8330ES6 采用 TSOT-23 封装。千片批购价为每片 2.50 美元。工业温度级版本 LT8330IDD 和 LT8330IS6 在 –40°C 至 125°C 温度范围内工作，已开始供货。高温级版本 LT8330HDD 和 LT8330HS6 在 –40°C 至 150°C 温度范围内工作，也已供货。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LT8330。 照片说明：1A、60V 升压 / SEPIC / 负输出 DC/DC 转换器
性能概要：LT8330 • 3V 至 40V 输入电压范围 • 超低静态电流和低纹波突发模式工作：IQ = 6µA • 1A、60V 电源开关 • 用单个反馈引脚设定正或负输出电压 • 固定 2MHz 开关频率 • 准确的 1.6V EN/UVLO 引脚门限 • 内部补偿和软启动 • 扁平 1mm ThinSOT 封装 • 扁平 0.75mm 8 引线 3mm x 2mm DFN 封装 |
