开关电源在LED显示屏上的应用

发布时间:2015-9-8 11:33    发布者:designapp
关键词: LED , 开关电源
随着应用环境的变化如雷雨气候,夏天高温,冬天低温,风扇噪声,灰尘,潮湿,盐雾腐蚀等,以及对节能环保概念的深入,客户对整个LED屏的要求也越来越高,客户越来越认识到电源的重要性,随之而来的是对电源的要求也是越来越严格。针对不同的应用环境,对电源的要求也是不一样的。如何能够选择合适的电源,这是很多LED厂家需要考虑的问题。

雷雨气候,是对电源EMC性能考验。大多数电源厂家在电源的输入端增加滤波电路以满足EMC方面的要求,如果系统布局合理,是完全可以通过EMC,目前电源厂家基本上都遵循IEC61000或EN61000的国际标准进行测试电源,如系统有必要的话,适当增加滤波器来满足要求是必要的。

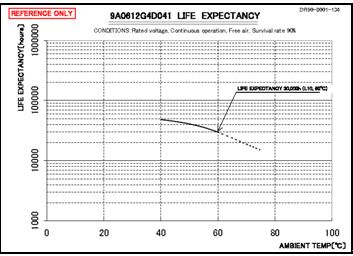

在夏天户外温度可以高达40度,LED屏箱体内部温度会高达60-70度,而冬天,寒冷地区的温度可以低至零下30到40度左右,如此恶劣的环境对电源的要求也更加严格,这就意味着对电源内部元件(如变压器,开关管,二极管,电解电容。。。。。。)的选择更加严酷,需要采用更高温度等级的材料,或者更高转速的风扇以提高电源的散热能力,但是,高转速的风扇又带来新的问题,更大的噪声,尤其对室内LED屏而言,这是很多客户不能接受的问题。另外,风扇,作为电源散热的主要元器件,在高温环境下寿命也会受到严重影响,以Sanyo 9A0612G4D041风扇为例,环境温度从40度上升到60度,风扇预期寿命从50000小时下降到30000小时。可见,环境温度对风扇寿命的影响也是不容忽视的。这样,无风扇电源,必然会成为LED屏的优先选择。



灰尘,潮湿,盐雾腐蚀等是环境对LED屏的性能的又一个考验,初期的LED屏由于没有考虑户外灰尘以及盐雾的影响,导致两三年后LED屏大批量出黑屏问题,检查发现PCB板严重腐蚀或者元件之间出现打火损坏。根据长期的经验积累,在电源的内部增加三防处理,有效的防止灰尘,潮湿,盐雾环境的影响。

然而,节能环保,这是一个永恒的话题,对电源也不例外,需要提高电源效率就必须采用先进的技术,如同步整流,软开关谐振技术等等,以及采用更加领先的元器件,尽可能的减少电源内部功耗,提升电源效率。

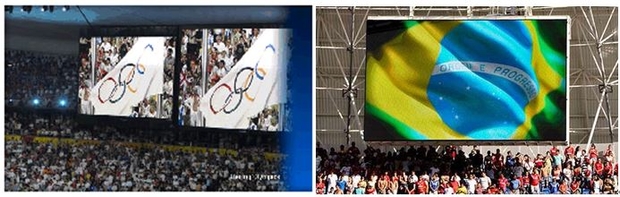

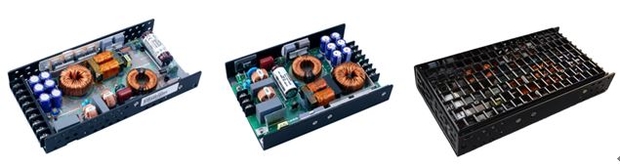

TDK-lambda无风扇超薄型CUS250LD系列电源,设计时充分考虑LED屏的应用环境,经受各种恶劣环境的考验,在索契奥运会和巴西世界杯大型体育盛会上成功展现,现广泛使用于LED屏行业,其主要特点如下:



·功率密度高,高效率:高达90%
·超薄:30mm
·250W无风扇,无噪音
·工作温度范围:-25~70°C ,-40°C保证起动
·PCB板采用双面涂层,适用于恶劣的环境
·可配置选项: /A(带外壳), /PU(输出功率提升),S1(输入输出端子两侧)
·宽输入电压范围:85~265Vac
·满足EN61000-4-2,3,4,5,6,8,11要求
