当别人用Xbox玩VR的时候，我拆解了一个初代Xbox无线控制器
发布时间：2015-8-7 09:52
发布者：designapp
|

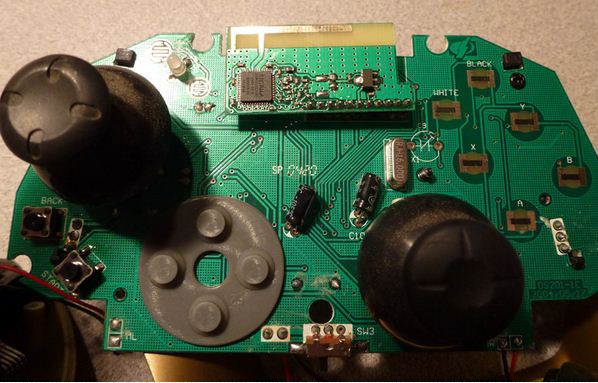

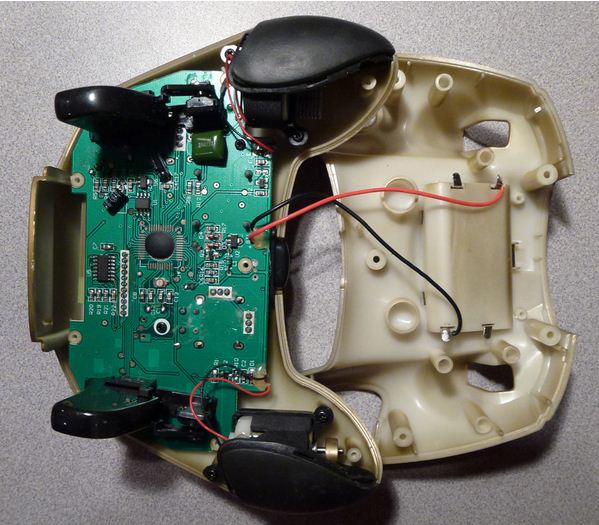

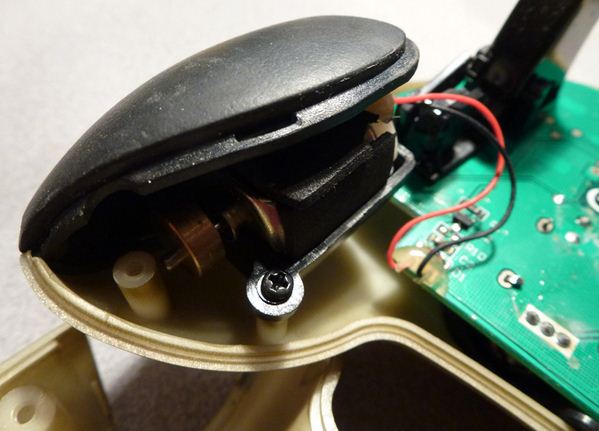

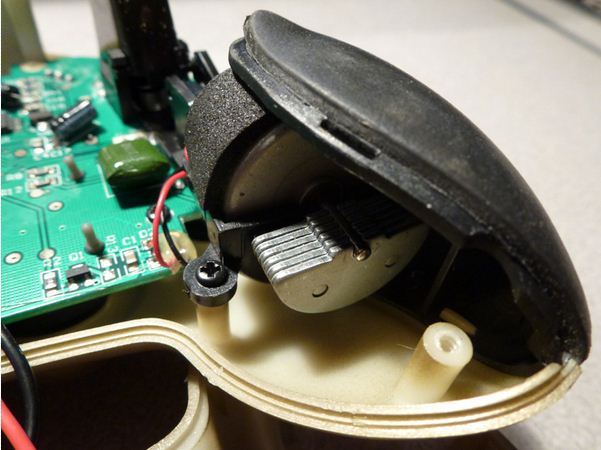

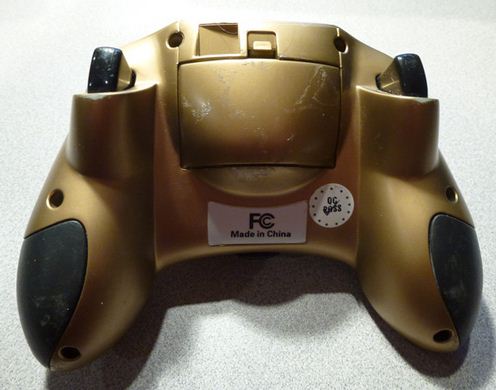

上个月我拆开了系在我家前廊门框上的那块饱经风霜的神秘塑料，最终发现是无线气象站发射器。这个月有个游戏控制器又进入了我的眼帘。 乍一看我以为是Xbox 360（解析Xbox One的内部构造）。但在尝试与我的所有控制台匹配都失败后，我意识到它实际上只能用于第一代Xbox产品。在如今这个硬件中没有控制器(更确切地说，应该是人体作为了游戏控制器)的年代，也许很难记得控制器过去都是通过有线连接到控制台的。但在第一代Xbox时代结束之时，第三方外设供应商(如Datel)已经开始向市场提供无线控制器(三节AA电池供电是其基本特征，另外就是没有电缆连接)。    我在网上找不到任何有关这个特殊金色控制器的参考资料，但在亚马逊网站上碰巧看到它的铬黄色姐妹产品。该产品的参数表明其工作在2.4GHz ISM频段，但我强烈怀疑它采用的不是802.11或蓝牙技术。遗憾的是，插入Xbox前面板控制器端口的配套无线接收器已经找不到了。不过我想控制器拆解仍将是卓有成效的。 将控制器背面的6个十字螺丝拆除后就可以基本上打开了，但还不能完全打开。剩余有颗螺丝隐藏在FCC认证标签下面。  将外壳的两面撬开后看到的。 你可能立马能注意到，我无法列出完整的部件清单，IC上又滴上了烦人的黑色环氧树脂。不过仍有足够的信息可以见到。例如右边和左边实现“低音炮”功能的嵌入式振动电机的特写镜头。    实现“低音炮”功能的嵌入式振动电机的特写镜头。 PCB顶层的特写，上方的外壳保护性塑料片已被去除。  PCB顶层特写。 右上角的IC是采用SOP8封装的Seiko 93CC46BD。在互联网上没有搜到什么结论性的东西，但我认为它就是一个EEPROM。在PCB的最顶端是飞利浦(现在是恩智浦)的74HC04D六路反相器。现在看74HC04D上方，你可以看到有块附加PCB露出来。  附加PCB。 为了看清它的内容， 需要拆除另外两颗十字螺丝，然后把PCB主板翻过来，仔细观察可以见到发射天线及其配套的控制器。通过蛛丝马迹可以知道，Datel公司采用了SigniaTechnologies公司开发的SGN5210，后者已于2005年被ISSI(集成硅解决方案)公司所收购。附加PCB背面(这里没有显示)只有一个电容，其他什么都没有。附加PCB上的2.4GHz子系统提示我，这个基本PCB设计是想同时适应有线和无线配置。   |
