将-5V转换为5V的电荷

发布时间：2010-7-12 14:36 发布者：zealot

关键词：电荷 , 转换

通用的开关电容电荷泵式电压转换器都能将一个正电压源的电压转换为负电压，或使之增加一倍。但是，某些完全由ECL（射极耦合逻辑）电路组成的设备。只能提供一个负电压，如-5.2V。图1说明如何用一只开关电容转换器来获得一个适宜为 ECL-TTL 电平转换器和其它电路供电的正电源电压。
　　

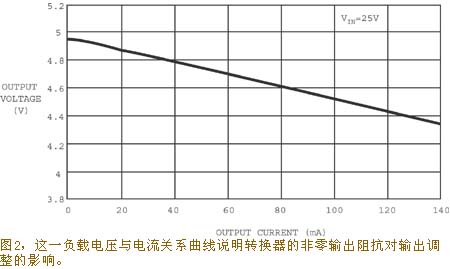

虽然接到IC1的连线似乎要反接，但IC1内部开关的双向特性允许把IC1的输出脚用作电源输入端。当IC1的内部开关将 CAP+ 脚接地，并通过输出脚OUT将CAP-脚接至负电源时，电容 C1获得电荷。在下半个周期内，IC1将 CAP-接地，并将CAP+接至IN（一般用作输入端），从而将C1的正电荷传送给输出电容C3和负载。在FSEL连接到OUT的情况下，内部振荡器将电荷放电周期频率设定为大约1MHz。
