简单的固态继电器具有过零开关功能
发布时间：2015-6-9 14:19
发布者：designapp
|

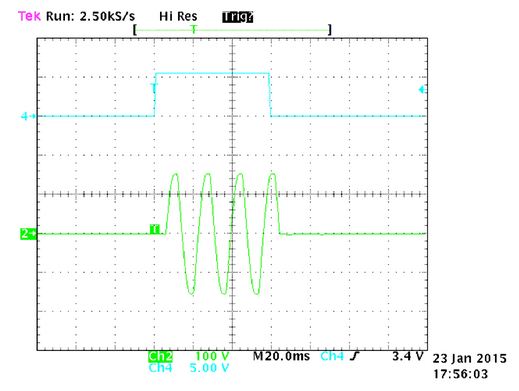

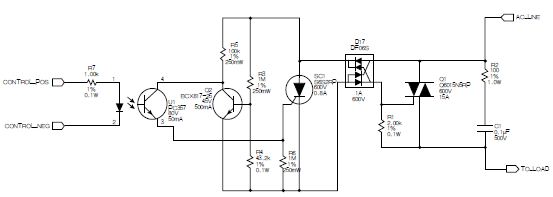

本设计实例是一个固态继电器(SSR)，它能利用双向晶闸管切换大电流的交流负载(图1)。市场上有大量简单的固态继电器电路，但这个电路可能是最简单的，它只在交流线路电压接近零时才导通和关断。 晶体管Q2作为钳位器，在交流线路电压大约高于15V时禁止晶闸管(SCR)门极驱动电压输出。在线路电压低于该值时，由光耦控制SCR的门极。正向电流流入光耦LED，使电流能从整流后的交流线路流向SCR门极，将其导通。一旦SCR导通，就会有足够的电流流经桥式整流器，使双向SCR导通。  图1：具有过零开关功能的交流固态继电器原理图。 当光耦关断时，上述电路具有类似的行为：SCR将继续导通半个周期的时间，但随着光耦的关断，一旦交流电压从下半个周期开始增加，SCR将不再导通。 图2是示波器上的一个截图，它显示了光耦的LED侧控制电压以及经过开关后的交流输出。  图2：交流电压只在过零点附近导通或关断。 |
