带频率响应补偿的MEMS振动分析仪
发布时间：2015-1-29 11:01
发布者：designapp
|

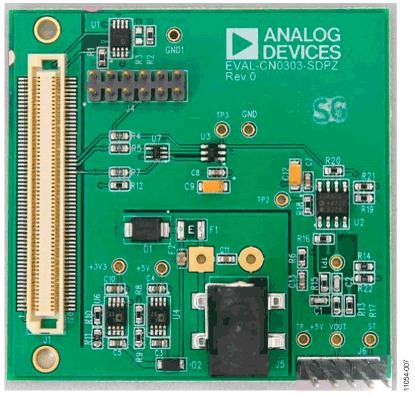

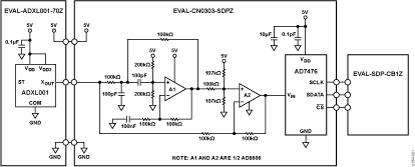

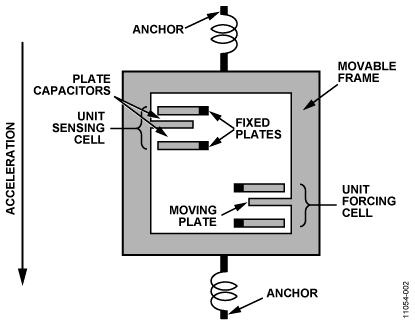

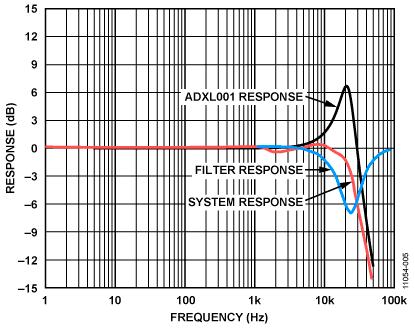

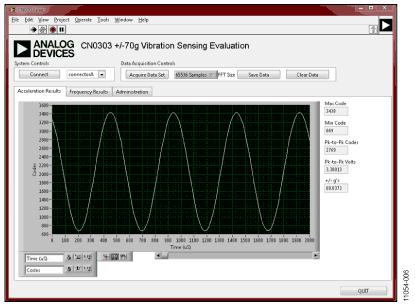

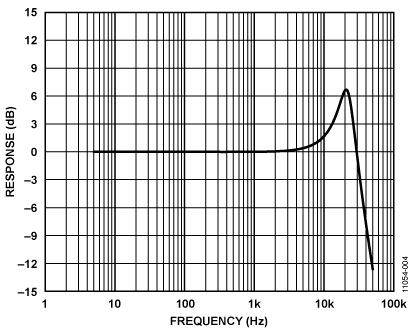

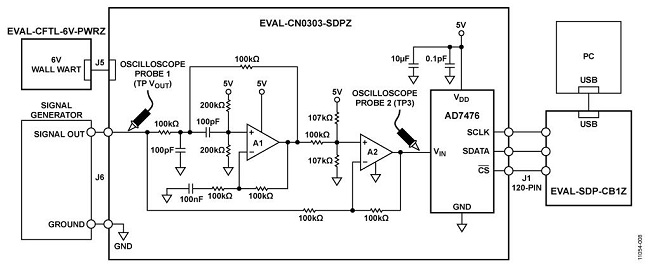

优势和特性 ● 高g、基于MEMS的振动分析仪 ● 平坦的响应：22kHz ● 70g、250g和500g范围 连接/参考器件 ADXL001：高精度、±70g、±250g、±500g单轴加速度计 AD8606：精密、低噪声、CMOS、轨到轨输入/输出、双封装运算放大器 AD7476：2.35V至5.25V、低功耗、单通道、1MSPS、12位ADC 评估和设计支持 电路评估板 CN-0303电路评估板(EVAL-CN303-SDPZ) 包含ADXL001评估板(EVAL-ADXL001-70Z)和用于连接的扁平电缆 系统演示平台(EVAL-SDP-CS1Z) 设计和集成文件 原理图、布局文件、物料清单 电路功能与优势 图1所示电路是一款高线性度、低噪声、宽带宽振动检测解决方案。该方案适用于要求具有宽动态范围（±70g、±250g或±500g）以及平坦频率响应（从直流到22kHz）的应用。 该电路提供适合进行轴承分析、引擎监控以及振动检测的低功耗解决方案。 享有ADI专利的第五代iMEMs工艺让ADXL001加速度计拥有从±70g扩展至±500g的扩展动态范围，且带宽为22kHz。 AD8606是一款精密、低噪声、双通道运算放大器，用于创建模拟双四通道滤波器，可使加速度计的输出频率响应较为平和。 ADXL001输出电压经低功耗、单通道12位SAR ADC AD7476转换为数字值。  图1.单轴振动分析系统（原理示意图：未显示去耦和所有连接） 电路描述 加速度计输出特性 ADXL001经测试的额定电源电压为3.3V和5V。虽然该器件可采用3V至6V范围内的任意电源电压工作，但采用5V电源可获得最优整体性能。 输出电压灵敏度与电源电压成比例。采用3.3V电源时，标称输出灵敏度为16mV/g。采用5V电源时，灵敏度为24.2mV/g。 0g输出电平亦为比例电平，标称值为VDD/2。 只要1MHz内部时钟频率上不存在噪声，ADXL001就只需要一个0.1μF去耦电容。如果需要，可以包含较大的大容量电容（1μF至10μF）或氧化铁磁珠。 加速度计物理操作 ADXL001采用绝缘硅片(SOI)MEMS技术制造，具有机械耦合但电气隔离的差分检测单元。图2显示其中一个差分传感器单元模块的简化图。每个传感器模块均集成数个差分电容单元。每一单元都以器件层上的固定板以及传感器框架上的活动板组成。传感器框架移位将改变差分电容。片内电路测量电容变化，并将其转换为输出电压。  图2.传感器加速时的简化试图 SOI器件层的传感器经过微加工处理。沟道隔离用于对差分检测元件进行电气隔离但机械耦合处理。单晶硅弹簧悬挂于晶圆处理结构之上，提供加速度的力量阻力。 ADXL001是一款x轴加速度和振动检测器件，向引脚8标记处振动时，产生趋正输出电压，如图3所示。  图3.ADXL001 XOUT电压随正X轴方向的加速度增加而增加 与ADC接口 如需数字化加速度信息，加速度计输出电压范围必须位于ADC输入电压范围内。AD7476输入电压范围为0V至VDD(5V)。ADXL001输出电压范围为0.2V至VS-0.2V(4.8V)。任何加速度计测得的加速度将根据该信息进行数字化，无需额外的放大器或缓冲器。 由于AD7476的VDD电源用作ADC基准电压源，因此无需使用外部基准电压源。此外，整个电路与电源成比例，因为同一个VDD还用来驱动ADXL001。 频率响应 加速度计的频率响应是系统中最重要的特性，显示在图4中。当信号频率超过2kHz至3kHz左右时，加速度计中的增益会增加。波束为谐振频率时(22kHz)，器件的输出电压大致存在7dB(×2.24)峰化。该峰化对加速度计的输出电压具有极大的影响。  图4.ADXL001频率响应 10kHz时，考虑使用20g加速度。假定0g输出电压为2.5V，且灵敏度为24.2mV/g，则预计输出电压为： 2.5V+(0.0242×20)=2.984V 但是，该电压会伴随约2dB的峰化而增加，使实际输出电压为： 2dB=20log10(VOUT/2.984V) VOUT=3.757V 预计输出电压和实际输出电压之差会产生巨大误差： 误差=3.757V–2.984V=0.773V 校正此误差以保证精度很重要，并且专门设计了模拟双四通道滤波器对该误差进行校正。实现该滤波器的详情在下文“滤波器设计”部分予以讨论。 加速度计范围缩小 必须注意，随着加速度计的频率响应出现峰化，器件的可用加速度范围随之缩小。20kHz时，考虑使用70g加速度。预计输出电压为： 2.5V+(24.2mV/g×70g)=4.194V 具有~7dB峰化效应： 7dB=20log10(VUT/4.194V) VOUT=9.389V 由于ADXL001供电轨为5V，输出将限制为大约+0.2V和+4.8V。因此，可测量的最大g值将取决于振动频率。 必须允许±0.5V的额外裕量，因为0g失调电压会有所变化。振动频率低于2kHz左右时，0g失调振动将最大可用输出电压范围限制为±1.8V，即相当于大约±70g。 随着振动频率从大约2kHz增加至22kHz，输出达到饱和之前允许的最大g值以7dB(×2.24)步进逐步下降至±31g。只要最大g值低于±31g，在22kHz范围内滤波器便具有平坦的频率响应，而无饱和或信息丢失。 滤波器设计 为了补偿加速度计频率响应的增益峰化，使用了一个模拟双四通道陷波滤波器。品质因数(Q=2.5)以及波束的谐振频率(22kHz)均可在ADXL001数据手册的规格表中找到。 通过创建22kHz时峰值约为-7dB的陷波滤波器，加速度计的频率响应可变得较为平坦，使得更高频率下的振动测量更为简单。图5显示滤波器、加速度计和整个信号链的频率响应。使用正弦波作为EVAL-CN0303-SDPZ板的输入，仿真加速度计输出，并获取数据。  图5.ADXL001频率响应、滤波器频率响应和系统频率响应 陷波滤波器的设计参考《无源和有源网络分析与频率合成》中的示例电路，并对其进行了修改。该书作者为Aram Budak，出版于1991年10月（ISBN-13：978-0881336252）。该补偿器的传递函数为前文得出的传递函数之反函数。Multisim电路设计套件用于仿真并验证陷波滤波器的传递函数。滤波器参数指定为Q=2.5，中心频率=22kHz，陷波深度=7dB。 测试结果 执行两个基本测试，验证系统性能。首先，使用信号发生器驱动恒定幅度的可变频率正弦波，输入滤波器。假定模拟滤波器的频率响应如图5所示，测量输入和输出电压，绘出20log10(VOUT/VIN)图形。 其次，验证整个信号链的频率响应，确保设计的性能。为了更加精确地验证系统频率响应，使用信号发生器仿真ADXL001的输出。 出于测试目的，仿真5g加速度信号，并在50kHz频率范围内将其驱动至滤波器。若ADXL001在敏感轴上承受±5g正弦加速度，则将会输出相应的交流电压： ±5g×0.0242V/g=±0.121V 该电压于0g输出条件下置中，即2.5V。 信号发生器将该电压驱动至滤波器。使用示波器测量滤波器的峰值输出电压。该电压将转换为g值（g除以灵敏度），并与初始输入加速度进行比较。绘出20log10(VOUT/VIN)图形，即系统的频率响应图。 针对加速度计频率响应中的峰化，调节信号发生器的输出电压非常重要。对于10kHz频率，信号发生器的输出电压必须增加约1.8dB，以便精确表示加速度计在5g加速度情况下的输出电压。 图5显示移除加速度计频率响应中较大峰值后的结果。-3dB带宽约为23kHz。由于加速度计频率响应的峰值与滤波器响应中陷波的微小对准误差，在造成滚降前，可在通带中即时发现少量纹波。 采用Wavetek的81系列脉冲/函数发生器产生2kHz正弦波，并直接与滤波器输入相连。图6为CN0303评估软件显示AD7476 ADC数据转换并对数据绘图的屏幕截图。采样速率为1MSPS。  图6.CN0303评估软件以1MSPS采样速率数字化2kHz正弦波的屏幕截图 PCB布局考虑 在任何注重精度的电路中，必须仔细考虑电路板上的电源和接地回路布局。PCB应尽可能隔离数字部分和模拟部分。本系统的PCB采用4层板堆叠而成，具有较大面积的接地层和电源层多边形。有关布局和接地的详细论述，请参见MT-031指南；有关去耦技术的信息，请参见MT-101指南。 EVAL-ADXL001-70Z板通过柔性扁平电缆连接EVAL-CN0303-SDPZ电路板。这样可让用户将EVAL-CN0303-SDPZ与可能导致电路板损坏的任何振动相隔离（由机械应力造成），同时允许用户将ADXL001直接放置在振动源。 ADXL001的电源采用0.1μF电容去耦，以便有效抑制噪声，减少纹波。电容应尽可能靠近该器件放置。 电源走线应尽可能宽，以提供低阻抗路径，并减小电源线路上的毛刺效应。时钟和其它快速开关的数字信号应通过数字地将其与电路板上的其它器件屏蔽开。 有关本电路笔记的完整设计支持包，请参阅www.analog.com/CN0303-DesignSupport。  图7.EVAL-CN0303-SDPZ照片 常见变化 如需获得更为复杂的振动检测解决方案，可使用双轴（ADXL2xx系列）或三轴（ADXL3xx系列）加速度计代替ADXL001。通过在第二或第三个空间维度测量加速度，用户可编写自定义软件，实现更为精确复杂的振动检测系统。 功能框图 图8显示测试设置的功能框图。信号发生器用于仿真ADXL001输出。EVAL-ADXL001-70Z板的5引脚连接头(P1)可通过扁平电缆连接EVAL-CN0303-SDPZ板的5引脚连接头(J6)，测量实际振动。  图8.测试设置功能框图 设置 将EVAL-CN0303-SDPZ电路板上的120引脚连接器(J1)连接到EVAL-SDP-CB1Z(SDP)评估板上的连接器。应使用尼龙五金配件，通过120引脚连接器两端的孔牢牢固定这两片板。 将EVAL-ADXL001-70Z评估板上的5引脚连接头(P1)通过扁平电缆连接至EVAL-CN0303-SDPZ电路板上的5引脚连接头(J6)。 将+6.0V电源连接至EVAL-CN0303-SDPZ板上的J5连接器。SDP板附带的USB电缆连接到PC上的USB端口。此时请勿将该USB电缆连接到SDP板上的微型USB连接器。 测试 启动评估软件，并通过USB电缆将PC连接到SDP板上的微型USB连接器。 一旦USB通信建立，就可以使用SDP板来发送、接收、捕捉来自EVAL-CN0303-SDPZ板的串行数据。 有关SDP板的信息，请参阅SDP用户指南。 有关测试设置、校准以及如何使用评估软件来捕捉数据的详细信息，请参阅软件的Readme文件：www.analog.com/CN0303-UserGuide。 |
