拆解:苹果iPhone 5s
发布时间:2015-1-15 15:19
发布者:designapp

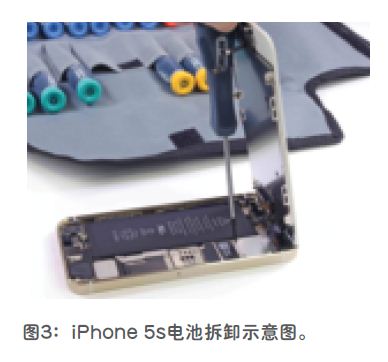

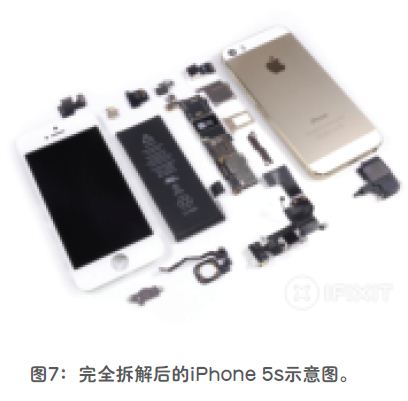

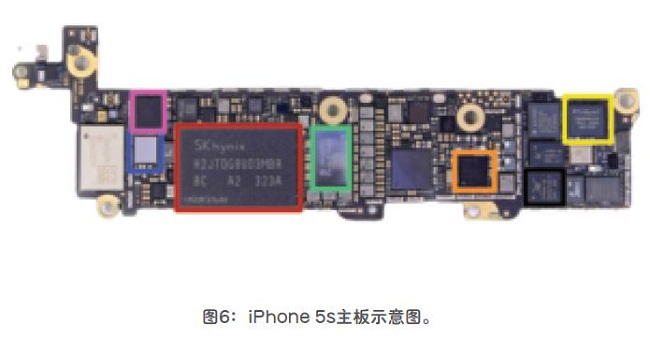

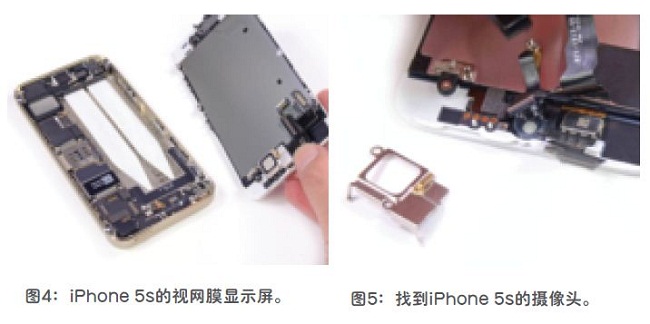

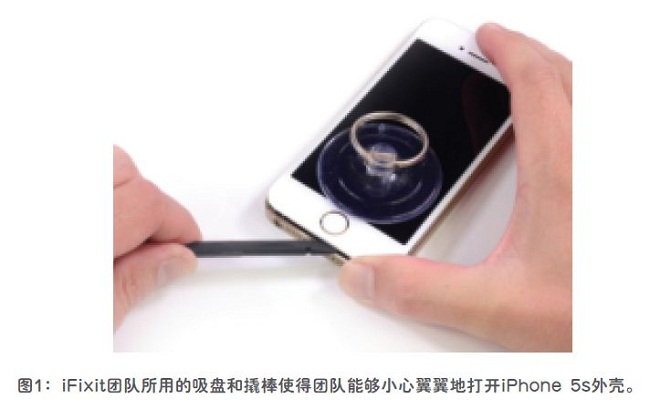

“新iPhone的发布意味着一场通向未来的旅行”,iFixit拆解团队在其网站上写道:“iFixit拆解人员花费了17个小时专程前往澳大利亚,抢先取得全球首批开卖的iPhone 5s。” iFixit曾因苹果iPad产品的内部组件技术陈旧而给出差评。iPhone产品则表现较佳,iFixit对iPhone 5s的维修简易度评分为6分(10分代表最容易维修)。不过,为了尽量避免报废,iFixit开发了一套用于拆解的工具(这些工具也可用于销售)。 好在苹果公司从事的是科技事业而不是教育事业。如果学前班学生在库比蒂诺接受教育,我们只能想象他们在学习ABC和123时的混乱场景。除了疯狂的命名法,我们还迫切想要了解最新的手机产品。这种强烈的念头促使我们派人专门前往澳大利亚购买新鲜出炉的iPhone 5s。请和我们一起深度解析最新款iPhone手机吧。 揭开面纱 iFixit团队使用一个吸盘和“某种轻型撬棒”来揭开iPhone 5s的内部结构(图1)(这其中有一个陷阱装置,在整个拆解过程中都需要注意)。 打开iPhone 5s之后,我们已经准备好深入研究5s内部结构(图2),首先检查一下其部分技术规格: ●64位架构的苹果A7处理器; ●M7移动协同处理器; ●16GB、32GB或64GB存储空间; ●326PPI的4英寸视网膜显示屏; ●800万像素的iSight相机(超过1.5μ像素)和一个120万像素的FaceTime摄像头; ●嵌入主页按钮的指纹识别传感器; ●三色可选:深度灰、银色和金色(这三种颜色我们自己称之为:外太空色、银牌色和土豪金)。 电池 iFixit说到:“也许5s中的‘s’就代表‘粘住(stuck)’的意思,因为‘固定电池的位置使用了大量的胶水’(图3),或者说‘我真的希望您不要更换电池,因为可能会遇到麻烦’。” 5s号称在3G通话情况下其续航能力可达10小时,但是外界有声音说iOS7在这方面没有优势。似乎不同的IPhone 5s采用的是不同电池制造商生产的电池,这款深度灰的电池是由新普科技提供的。 灯光、摄像头和动作 撬动几次撬棒就能将FaceTime摄像头、数字转换器、LCD线和显示屏分开(图4、图5)。与其他所有智能手机发展的趋势不同,iPhone 5s的显示屏并不比5大,而且相比5而言,不好也不差。iSight相机背面有DNL33341WGRF4W61W标记。 核心部分 在Chipworks的帮助下,iFixit认出了其中的芯片与器件。 打开ses-EMI!请看,认出了如下IC(如图6所示): ●SK海力士H2JTDG8UD3MBR128Gb(16GB)闪存; ●高通PM8018射频电源管理IC芯片; ●TriQuintTQM6M6224芯片; ●苹果338S1216芯片; ●博通BCM5976触摸屏控制器; ●德州仪器37C64G1芯片; ●思佳讯77810芯片; ●思佳讯77355芯片; ●安华高A790720芯片; ●安华高A7900芯片; ●苹果338S120L芯片; ●苹果A7APL0698芯片(根据MacRumors消息,标记F8164A1PD可能意味着RAM为1GB容量); ●高通MDM9615MLTE调制解调器; ●高通WTR1605LLTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS收发器; ●M7协处理器。 最终拆卸和完全拆解 十分感谢iFixit让我们能够摘录此次完整拆解过程,http://www.ifixit.com/Teardown/iPhone+5s+Teardown/17383给出了更多详情以及iPhone 5s的高清图片。从中可以明白为什么iFixit给予苹果iPhone 5s的维修简易度评分为6分,同时还可查看iFixit拆解iPhone5c的过程(图7为完全拆解后的iPhone 5s示意图)。 5s很好地展现了苹果的迭代设计,同时在它的内部结构中展现了流线型设计和结构优化。5s摒弃了原先不当的天线互连布线,有效防止了意外破坏天线连接的可能。 |
