凌力尔特推出具可编程占空比控制功能的36V单片1A推挽式DC/DC变压器驱动器
发布时间：2014-9-23 14:59
发布者：eechina
|

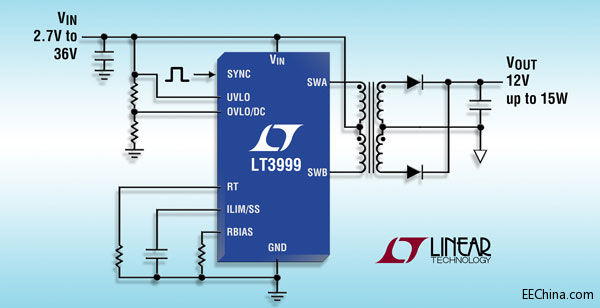

凌力尔特公司 (Linear Technology Corporation) 推出单片推挽式隔离型 DC/DC 变压器驱动器 LT3999，该器件具备两个限流值为 1A 的电源开关。LT3999 在 2.7V 至 36V 的输入电压范围内工作，面向功率级高达 15W 的应用，可产生一个宽范围的输出电压。这使该器件非常适合汽车、工业、医疗和军事应用。 该器件采用可编程占空比及变压器匝数比设定输出电压。数据表中显示的几款现成有售的变压器简化了设计。开关频率可调节在 50kHz 至 1MHz，也可同步至一个外部时钟。LT3999 输入工作电压范围采用精准的欠压和过压闭锁设定。在停机时电源电流可降至低于 1μA。用户定义的 RC 时间常数通过限制启动时的浪涌电流提供可调软启动功能，而内置交叉传导防护电路则提高了可靠性。 LT3999 采用耐热性能增强型 MSOP-10 和 3mm x 3mm DFN-10 封装。LT3999 E 和 I 级版本在 –40°C 至 125°C 结温范围内工作。LT3999 H 级版本保证工作在 –40°C 至 150°C 工作结温范围。LT3999 MP 级版本则保证工作在 –55°C 至 150°C 工作结温范围。所有器件均有现货供应，I 级版本的千片批购价为每片 2.75 美元。如需更多信息，请登录 www.linear.com.cn/product/LT3999。 照片说明：推挽式 DC/DC 变压器驱动器
性能概要：LT3999 • 宽 VIN 范围：2.7V 至 36V • 双 1A 开关 • 可编程开关频率：50kHz 至 1MHz • 可同步至高达 1MHz 的外部时钟 • 占空比控制功能实现输出电压调节 • 低噪声拓扑 • 可编程输入过压和欠压闭锁 • 交叉传导防护电路 • 扩展和工业温度级版本：–40°C 至 125°C 工作结温范围 • 汽车温度级版本：–40°C 至 150°C 工作结温范围 • 军用温度级版本：–55°C 至 150°C 工作结温范围 |
