[干货]简单便捷确定光耦合器性能的好坏的方法

[复制链接]
发表于 2014-8-29 14:28:36 | 显示全部楼层 |阅读模式
关键词: 光耦合器
光耦合器70年代发展起来产新型器件,现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离 、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。在单片开关电源中,利用线性光耦合器可构成光耦反馈电路,通过调节控制端电流来改变占空比,达到精密稳压目的。

亿光光耦所具有的优点:信号单向传输,输入端与输出端完全实现了电气隔离,输出信号对输入端无影响,抗干扰能力强,工作稳定,无触点,使用寿命长,传输效率高。其中超毅电子是台湾亿光在大陆的一级代理商,合作14年,成为亿光大陆实力最强的代理商之一。

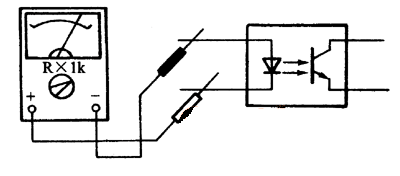

    确定光耦合器的好坏首先确定光耦合器输大端发光二极管的好坏。如图1所示,将万用表置于Rx100挡或Rx1k挡,黑表笔接发光二极管的正极,红表笔接发光二极管的负极,此时万用表显示电阻值应为几百欧。2kΩ左右,然后对调表笔再测试,阻值应接近∞,表明输入端的发光二极管是好的。如出现阻值与上述阻值相差甚远,表明发光二极管性能不良或是已经损坏。
1测试光耦合器的输入端

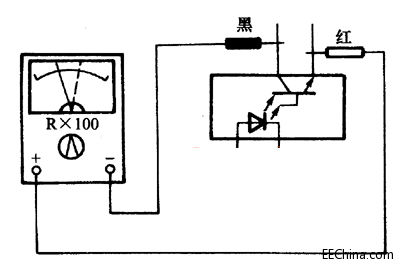

    测试光耦合器输出端的光敏器件,如光敏器件是光敏晶体管,将万用表置于Rx1k挡或Rx1O0挡,按图2所示的接好,黑表笔接光敏晶体管的集电极,红表笔接光敏晶体管的发射极,万用表的显示应为接近幻,交换表笔,阻值仍为∞,表明输出端的光敏晶体管是好的。如果测试的阻值与上述相差太多表明光敏晶体管性能不良或损坏。
2测试光耦合器的输出端
如果输出端不采用光敏晶体管的其他类型光耦合器,应根据不同结构的光敏器件进行判断。

原文出自:超毅电子(chaoyi1688.com),转载请注明出处,违者必究!
