世平推出基于ADI的电能质量在线监测系统方案
发布时间：2014-8-7 15:36
发布者：eechina
关键词：
电能质量
|
大联大旗下世平针对电能质量监测市场推出ADI电能质量在线监测系统方案。可以实现对电能的远程在线监测，对采集数据的分析、处理，并生成各种电能及电能质量报表、分析曲线、图形等，便于电能的分析、研究。 电力行业是关系国计民生的基础性行业。随着全球资源环境压力的不断增大、电力市场化进程的不断深入，可再生能源等分布式发电单元的数量不断增加，用户对电能质量要求的不断提升，传统网络已经难以满足社会发展需求，建设更加安全、可靠、环保、经济的现代电网成为全球电力行业的共同目标。随着网络通信技术和信息技术的迅速进步，为适应当代电力系统运行的需要，这项技术正朝着网络化、信息化、标准化的方向发展。
图示1-电能质量在线监测系统方案框图

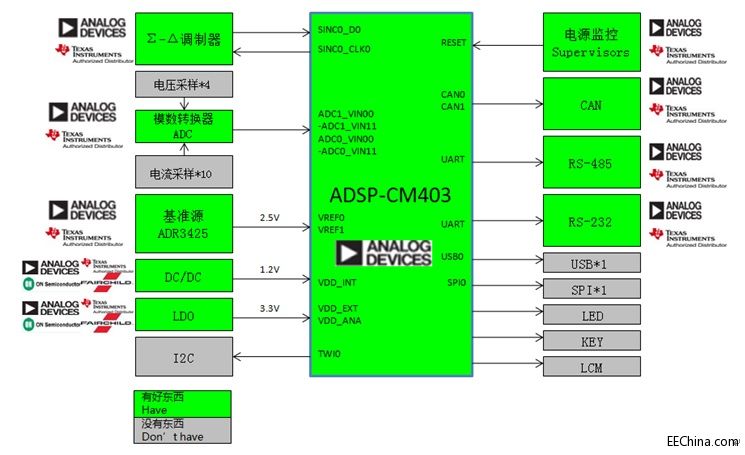

图示2-基于ADI ADSP-CM403 的电力监控方案的功能框图 功能描述： • 采集 4 路电压，10 路电流（0 - 100A）； • 设计精度达到千分之二； • 预留 CAN、SPI、I2C、RS232、RS485 通信接口； • 预留 Σ – Δ 调制器 ； • 谐波分析。 重要特征 • 双通道16位SAR ADC，无失码，13+ ENOB，转换速率达380ns，适应于高精度闭环控制应用。 • 240 MHz ARM Cortex M4内核集成浮点运算单元，可支持高级编程模型和复杂算法。 • 384KB SRAM和2MB闪存，从容应对大程序。 • 高级PWM和定时器功能，可有效提升转矩波动和电机性能。 • SINC滤波器，可无缝连接AD74xx隔离式转换器。 • 谐波分析引擎，可兼容并网连接。 • 以太网和USB接口，支持网络接口。 • 2个CAN接口、3个UART、2个SPI、2个SPORT、8个32位定时器、2个双线接口和4个正交编码器接口。 • 16位异步存储器总结，可连接外置SRAM或FPGA。 • 24x24 176引脚LQFP封装，搭载91个GPIO引脚和16个ADC输入引脚，专门针对电机控制应用而优化。 • 最高支持105 的环境工作温度，适用于工业应用
图示3-方案架构图 |
