东芝推出适用于低电压(2.5V)驱动的H桥驱动器IC

发布时间：2014-8-7 10:53 发布者：eechina

关键词： H桥 , 驱动器IC

H桥驱动器系列新增小型封装(SSOP16)类型，为小型化和降低成本提供支持

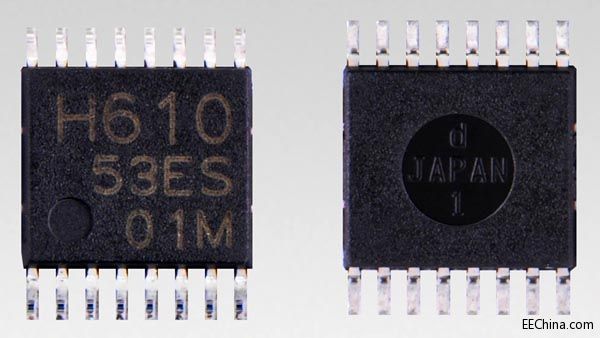

东芝公司(Toshiba Corporation)推出“TC78H610FNG”。“TC78H610FNG”是东芝公司H桥[1]驱动器芯片(IC)系列的最新产品，适用于低电压有刷直流电机，如用于电池驱动设备、相机设备和家用电气设备的电机。量产出货即日启动。

新产品采用小型封装(SSOP16)，与采用SSOP20封装的产品相比，可将所需安装面积减少21%。TC78H610FNG既降低了印刷电路板(PCB)成本，也缩小了设备体积。

新产品的关键特性

小型封装(SSOP16)为小型化和降低成本提供支持
可控制两台有刷直流电机或一台步进电机
异常检测功能（过流检测、热关机电路、欠压锁定电路）可提高驱动电机的安全性
待机模式耗电0μA（典型值）
通过采用直通电流保护，电机控制无需考虑ON（开）和OFF（关）输出切换之间的停滞时间。

主要规格
产品型号	TC78H610FNG
供电电压	电机驱动电源：2.5至15V
（工作电压范围）	逻辑电源：2.7至5.5V
输出电流	1.0A
（绝对最大额定值）
输出ON电阻	1.2Ω（典型值）
（上限和下限总和）
恒定电流	直流脉宽调变(PWM)
封装	SSOP16

东芝推出适用于低电压(2.5V)驱动的H桥驱动器IC
