[供应] 铁路高铁专用直流接地线

[复制链接]
发表于 2014-8-6 17:25:16 | 显示全部楼层 |阅读模式

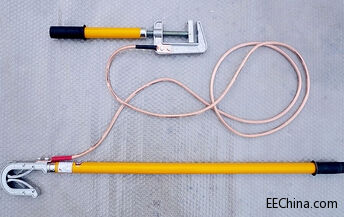

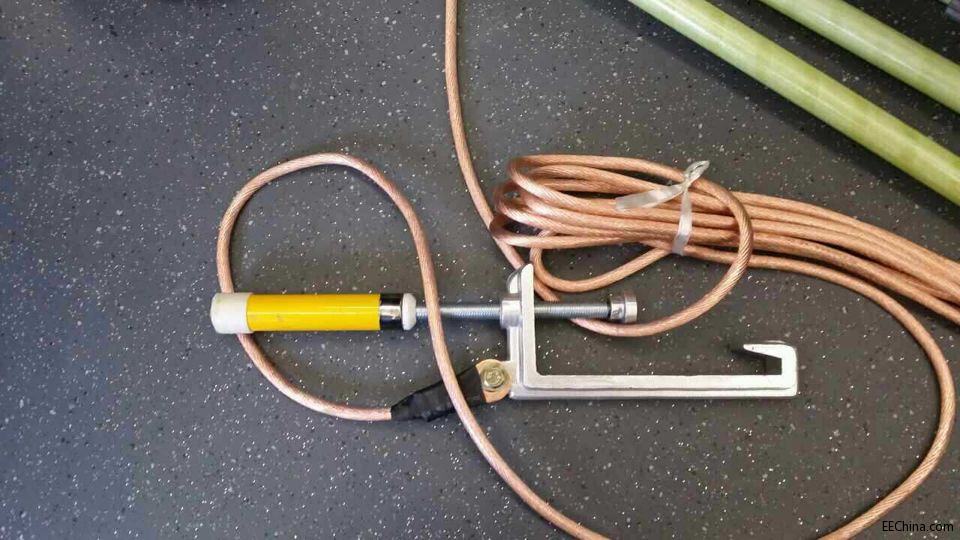

直流接地线1.png 铁路高铁接地线.jpg

一、【铁路专用高压接地线】技术参数:
(1)10KV高压接地线 绝缘杆部分长度:700 mm 握手部分长度:300 mm 金属接头部分长度:50 mm 节数:1 杆径:30mm 总长(不包括线夹):1050 mm

(2)35KV接地线 标称截面:25mm2 总根数:810 平均直径(mm):0.2mm 计算截面:(mm2):25.43 金属接头部分长度:50 mm 节数:1 杆径:30mm
(3)110KV高压接地线 标称截面:35mm2 总根数:1136 平均直径(mm):0.2mm 计算截面:(mm2):35.67 绝缘杆部分长度:1360 mm 握手部分长度:700 mm 金属接头部分长度:140 mm 节数:2 杆径:30mm 总长(不包括线夹):2200 mm

二、【铁路专用高压接地线】接地线分类
短路接地线由绝缘操作杆、导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹等组成。短路接地线分类:不同电压等级、不同使用环境下的的具体配置是不同的,相同电压等级不同使用环境下的的具体配置也是不同的(接地棒的长度,接电夹的样式,接地软铜线的粗细,长度,接地方式等)。所以,用户在选购时一定要搞清楚具体的使用环境和准确的电压等级,以便正确选型。这是我们石家庄帝智电力器材有限公司分类选型依据。
(1)平口螺旋式接地线(JDX-NL)
(2)双簧挂钩式接地线(JDX-WS)
(3)单簧挂钩式接地线(JDX-WD)
(4)手握式接地线(JDX-NS)
(5)圆口螺旋压紧式(猴头式)接地线(JDX-WL)

操作棒用进口环氧树脂精制成彩色管,绝缘性能好,强度高、重量轻、色彩鲜明、外表光滑。使用电压不同,有单节式、多节式操作棒。短路接地棒有变电用、线路用。接地线采用国标合股软铜线。
三、【铁路专用高压接地线】接地线的使用说明
1、挂接地线时:先连结接地夹,后接接电夹;拆除接地线时,必须按程序先拆接电夹,后拆接地夹。
2、安装:将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上,将接地线合相上的单眼铜鼻子固定在接地夹或地针上,构成一套完整的接地线。
3、核实接地棒的电压等级与操作设备的电压等级是否一致。
4、接地软铜线有分相式和组合式,接地棒有平口式和双簧钩式线夹。

成凯电力设备0311-85525059
