IR推出全新µIPM-DIP功率模块

发布时间:2014-6-3 16:26    发布者:eechina
关键词: 电机驱动 , 功率模块
为低功率电机驱动应用提供符合行业标准并具成本效益的解决方案

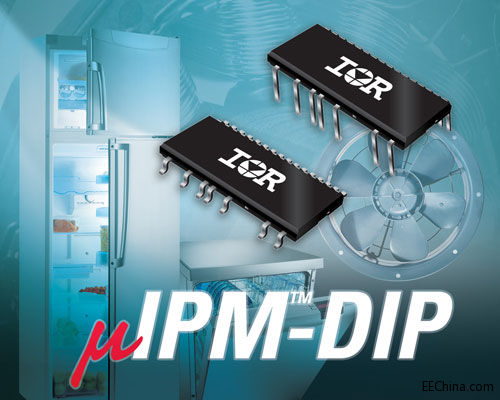

国际整流器公司 (International Rectifier,简称IR) 推出高度集成的、纤巧的集成式功率模块 (Integrated Power Module) µIPM-DIP系列,适用于低功率电机驱动应用,包括风扇、泵、空气净化器和冰箱压缩机驱动器等。


IR的µIPM-DIP产品系列采用符合行业标准占位面积的纤巧12 x 29mm SOP/DIP封装,提供具有成本效益的功率解决方案,并与多种印刷电路板基板兼容。新推出的32款器件配备坚固高效的高压FredFET MOSFET,专为电压额定值达250V或500V的变频驱动器作出优化。这些器件配备IR最先进的高压驱动器IC,可在电磁干扰和开关损耗之间取得最理想的平衡。µIPM-DIP系列以额定值高达4.6A的直流来驱动高达150W的马达,无需散热片,并且提供插入式和表面贴装两种封装选择。

IR亚太区销售副总裁潘大伟表示:“IR的µIPM-DIP系列采用了符合行业标准占位面积的封装,大幅扩充了µIPM集成式功率模块系列。新µIPM-DIP模块产品可为设计人员和系统整合人员提供引脚对引脚兼容、具有成本效益的解决方案,并且适用于低功率应用的先进电机控制,从而满足这些应用对改善热性能、缩减整体系统尺寸,以及采用传统电路板组装技术的需求。”

新µIPM-DIP模块是IR旗下iMOTION设计平台的新成员。该平台在灵活的混合信号芯片组内整合了数字、模拟和功率技术,以此简化电机控制设计,并且更迅速地把具有成本效益的节能解决方案推向市场。

规格
器件编号应用电压IDC温度反馈
IRSM505-024(P,D)A风扇250V1.6Ax
IRSM515-024(P,D)A
IRSM505-044(P,D)A3.0Ax
IRSM515-044(P,D)A
IRSM505-084(P,D)A4.6Ax
IRSM515-084(P,D)A
IRSM505-025(P,D)A500V1.2Ax
IRSM515-025(P,D)A
IRSM505-025(P,D)A1.5Ax
IRSM515-025(P,D)A
IRSM505-035(P,D)A风扇、泵2.1Ax
IRSM515-035(P,D)A
IRSM505-055(P,D)A2.4Ax
IRSM515-055(P,D)A
IRSM505-065(P,D)A2.6Ax
IRSM515-065(P,D)A

产品现正接受批量订单。相关数据和应用说明,以及参考设计IRMCS1071-1-D和IRMCS1183-1-D,请浏览IR的网站www.irf.com.cn
